Co je třeba vzít v úvahu při stavbě sanitárních stěn v modulárním provedení?

Sériové a modulární stavební metody jsou klíčem k tomu, aby bylo možné realizovat stavební procesy včas i přes nedostatek kvalifikovaných pracovníků. Také pro instalace koupelen v nových budovách platí od fáze plánování nový standard: "sestavy namísto jednotlivých dílů".

Podle některých odborných projektantů lze při použití průmyslově prefabrikovaných instalačních stěn přenést nároky na plánování na dodavatele systémů, jako je TECE, až o 30 %. Jak tato změna myšlení vypadá pro projektanta konkrétně? A co je třeba vzít v úvahu při prvních krocích?

Zvažte prefabrikaci včas

„Že se prefabrikace vyplatí si ověřte v každém případě! Odhaduji však počet odborných projektantů, kteří mají možnost prefabrikace ve svém hledáčku, pouze na třetinu z jejich celkového seznamu,“ říká Uwe Klossner z M+P Ingenieurbüro für Technische Gebäudeausrüstung v Hannoveru.

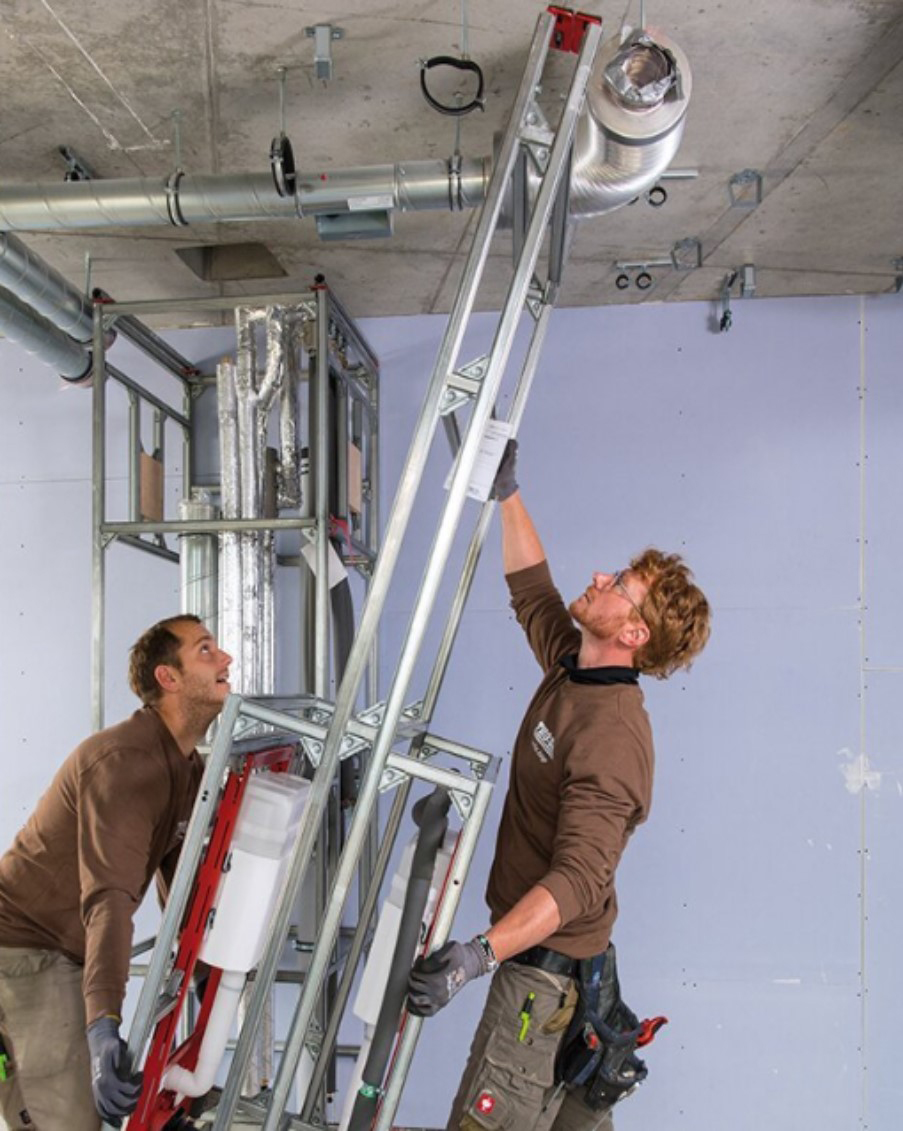

Čím větší objekt, tím více se modulární výstavba vyplatí jak ve fázi plánování, tak ve fázi výstavby. Čím dříve projektant zapojí dodavatele systému do procesu, tím efektivněji lze splnit požadavky klienta i všechny stavební předpisy. Nonstop inovovanou škálu služeb, technologií a funkčních řešení je totiž třeba využít již v raných fázích plánování projektu. Jde například o plánování instalačních stěn ve formě dělících příček v místnostech nebo instalaci prvků na výšku místnosti během hrubé stavby ještě před stavbou stropu podlaží.

Prefabrikace by proto měla být zvážena již ve 2. nebo 3. fázi plánování.

„Musíme vytvořit jiné povědomí o prefabrikaci ve stavebnictví. Je třeba více odborné podpory ze strany kolegů, více publikací! Každý stavební projekt by měl mít kontrolní seznam, kde je jasně stanoveno, zda je průmyslová prefabrikace vhodná“, doplňuje Klossner.

Sečteno a podtrženo, prefabrikace v době, kdy se počítá každá koruna i hodina práce, funguje lépe než zaběhnutá konvenční výstavba. Jaké jednotlivé kroky je třeba při ní zvážit?

Stanovení požadavků

Dodavatel systému TECE poskytuje perfektní podporu projektového týmu a stálé kontaktní osoby od počáteční diskuse až po schválení. Proč? Je nezbytně nutné, aby provozní inženýři (např. TDI), projektanti, generální dodavatelé a architekti usedli k jednomu stolu na začátku práce na projektu společně. Tímto způsobem se všechny důležité detaily procesu zaznamenají komplexně a včas, což následně pomáhá vytvořit platný odhad nákladů. Předcházíme tím účinně změnám či úpravám v průběhu plánování a výstavby. V efektivní diskusi se zákazníkem sepíše projektový management výrobce veškeré požadavky.

Dále zaznamená konkrétní specifikace projektu počínaje požadavky stavebního zákona, informacemi o přístupnosti koupelen, vybavení včetně technického, potrubí instalačních stěn, uzavíracích armatur a měřících jednotek, upevňovacích bodů pro nosné a přidržovací systémy. Popíše také místa jako jsou manipulační plochy a trasy na chodbách či schodištích během stavebních úprav.

Požadavky na protipožární a protihlukovou ochranu jsou v modulární výstavbě splněny díky osvědčeným TECE systémovým řešením. Zvýšené požadavky na zvukovou izolaci přilehlých obytných prostor jiných uživatelů vyžadujících ochranu podle DIN 4109-5 jsou dodrženy a prověřeny systémovými testy ve Fraunhoferově institutu ve Stuttgartu. Ze dvou protipožárních řešení nabízených dodavatelem systému vybíráme vždy to nejhospodárnější. Buď certifikované protipožární řešení „TECEsystem“ v podobě stropní protipožárních manžet, nebo ve formě instalační šachty v kombinaci se strojně nanášenou foukanou izolací z granulované minerální vlny od certifikované firmy.

„Nejlepší je samozřejmě řešení, kdy nemusíte kontrolovat každé potrubí a každý detail, ale máte k ruce výrobek, kterému můžete věřit. Takový, který zaručeně těsní a maximálně brání vzniku požáru,“ vysvětluje odborný projektant Klaus Zimmermann (koordinace stavebních služeb z Bötzingenu).

Základní koncepce

Na základě schváleného seznamu požadavků jsou pro každý stavební projekt po konzultaci s osobami s rozhodovací pravomocí vypracovány individuální instalační stěny. Ty je možné seskupit do malého počtu základních variant, které se liší pouze v drobných detailech (např. uspořádání WC a umyvadla vlevo nebo vpravo). Na podkladě těchto základních variant lze již v rané fázi projektu provést poměrně přesný odhad nákladů. Kromě toho lze vytvořit koncept nabídek, na jehož základě se vypracují nabídky paušální. Tím odpadá mravenčí práce odborného projektanta v této oblasti.

„To nám hodně ulehčuje,“ potvrzuje Klossner z dlouholetých zkušeností.

Projektant je opět více projektantem než tvůrcem seznamů. Dodavatel systému připraví pro každý typ stěny všechny potřebné dokumenty, jako jsou systémová schválení a specifikace provedení pro výběrové řízení. Ty předá odbornému projektantovi.

Plánovaní výroby a zhotovení výkresu

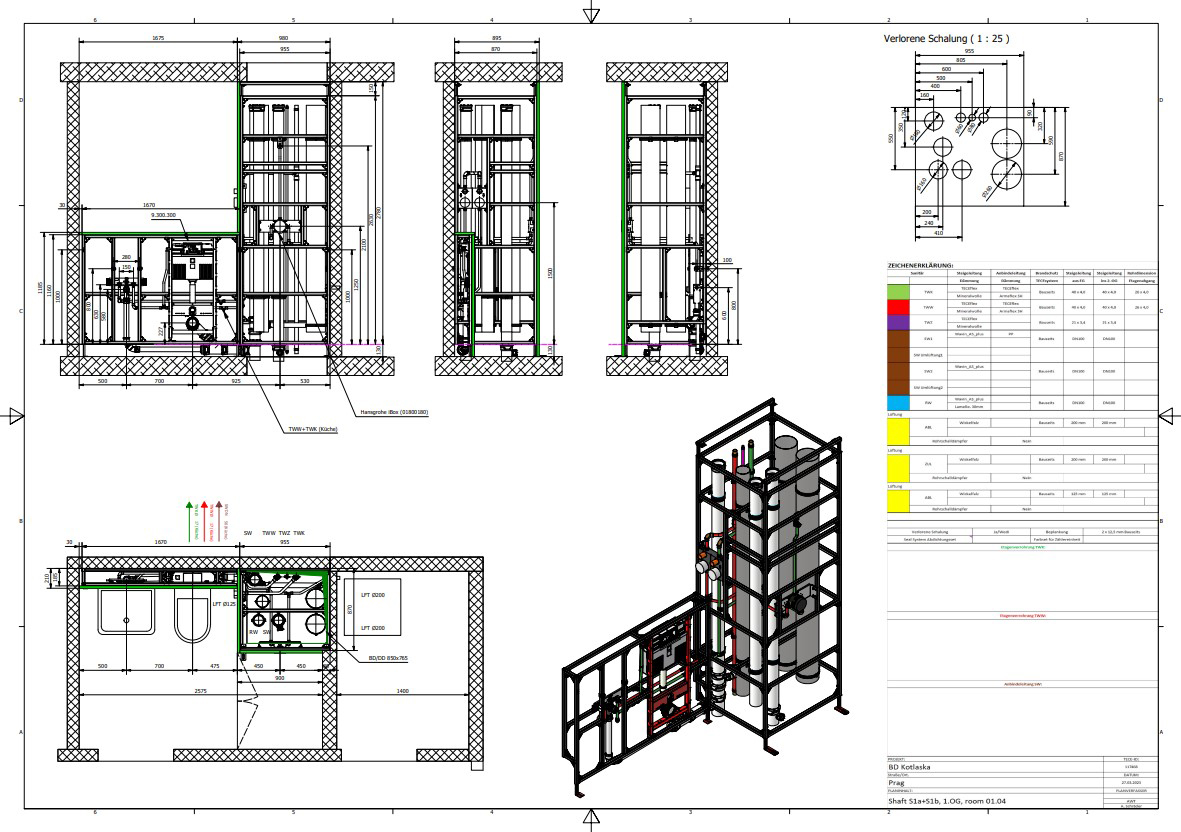

Po zadání objednávky montážní firmou připraví dodavatel systému plán výroby pro jednotlivé instalační stěny. Tomu předchází určení důležitých instalačních rozměrů přímo na místě. Např. skutečné polohy stropních prostupů, geometrie místnosti a přístup k místu instalace. Poté se na základě plánování zařízení a TGA vytvoří podrobné a přesné výrobní výkresy se všemi instalacemi a rozšířeními. Dále následuje závěrečná kontrola a schválení výrobního výkresu společností provádějící montážní práce.

„Schválení obvykle přichází od montážní firmy jako zákazníka,“ uvádí Klossner.

Odborní projektanti jako on a Zimmermann postupují podobně. Oba osobně ještě jednou zkontrolují výrobní výkresy. Od rozměrů místnosti, šachty a rozměrů instalačních stěn či stropních prostupů, přes moduly, nosné a přídržné systémy i dělení šachty překontrolují vše až po stoupačky, potrubní rozvody, izolaci potrubí a řešení požární ochrany.

Výroba a logistika

Průmyslová prefabrikace instalačních stěn probíhá podle perfektně koordinovaného plánu dodávek. Ty jsou na staveniště dopraveny „just-in-time“. A proto vše dále postupuje tak rychle a snadno.

„Už nemusíme řešit otázky jestli je vše správně izolované, je v tom správné potrubí, mají správné rozteče, je vše úhledně dokončeno? V podstatě se musím podívat jen na to, jak jsou instalační šachty vedeny stropem,“ říká Klossner. „V přípravné fázi máme sice poněkud vyšší náklady, ale když dojde na stavbu, celkově jsme v zisku. Dostaneme totiž průmyslově prefabrikované kompletní instalační stěny, které už jen snadno a rychle postavíme.“

ZDROJ: PR článek společnosti  TECE Česká republika, s.r.o.
