Aplikace ETICS s ozdobnou štukovou fasádou (pracovní postup)

V současnosti nejčastěji používanou technologií zateplování bytových a administrativních budov jsou kontaktní zateplovací systémy, tkzv. ETICS (External therm insulation composite systems). V těchto systémech jsou pro tepelnou izolaci objektů nejčastěji používány fasádní izolační desky z minerální vaty, fasádního pěnového polystyrenu.

Pro části fasády se speciálními požadavky odolnost vůči vodě,nař. oblast soklu, se používají soklové desky nebo desky z extrudovaného polystyrenu. Při požadavcích na vysoké izolační vlastnosti a tím nízkou tloušťku tepelné izolace pak lze zvolit izolanty např. izolanty na bázi fenolitické pěny. Dle konečného výběru tepelné izolace se následně volí produkt, kterým tyto desky budou lepeny – ale i kotveny.

Z hlediska součinitele tepelné vodivosti mezi běžně užívanými polystyreny a minerální vatou není až takový rozdíl. Nehledě na to, zda tedy vybereme minerální vatu či fasádní polystyren, λD se bude pohybovat mezi 0,031 a 0,039 W/(mK). V našem případě si ukážeme lepení polystyrenových desek na monolitickou betonovou konstrukci – od provedení ETICS až po dokončení fasády.

Montáž tepelné izolace

Pro lepení polystyrenových desek na monolitickou konstrukci je nutné vybrat vhodnou lepicí stěrku, která zajistí dostatečnou přídržnost desky na povrchu. Takovou je například Cemix 2230 LEPICÍ STĚRKA TOP, která obsahuje cementové pojivo, minerální plnivo a speciální přísady pro zajištění pružnosti a vysoké přídržnosti k podkladu.

Aplikaci začneme přípravou hmoty. Suchou směs vsypeme do množství vody předepsaného na pytli (přepočítanou na množství hmoty, kterou chceme vytvořit) a důkladně rozmícháme pomaluběžným míchadlem v homogenní hmotu bez hrudek. Následně necháme odstát zhruba 3 minuty a opět důkladně, krátce promícháme.

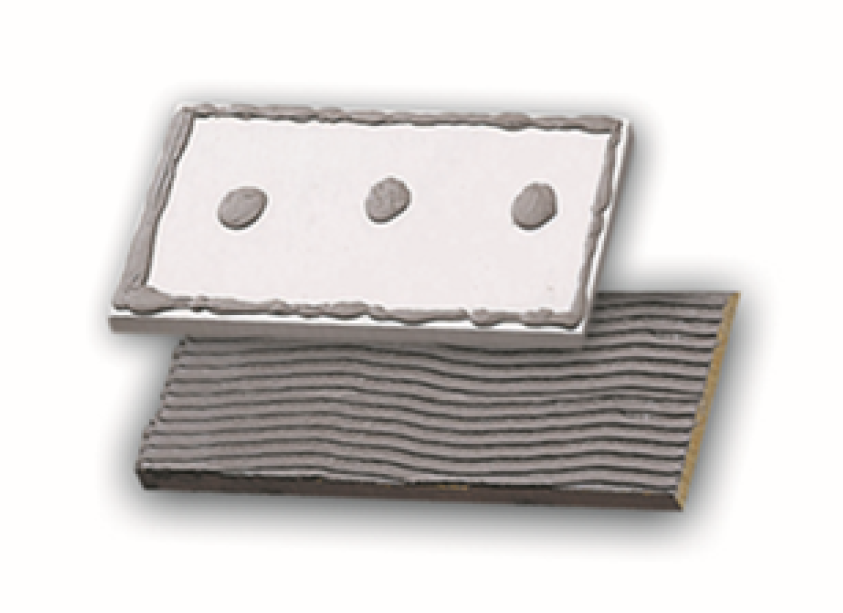

V oblastech soklu, kde pracujeme s deskami XPS, které nejsou povrchově upraveny, pak musíme desky před použitím přebrousit nebo opatřit kontaktním můstkem. Pokud ovšem budeme pracovat pouze s deskami EPS, ty pro potřeby lepení není třeba před aplikací lepicí hmoty nijak upravovat. Lepicí hmota se obvykle nanáší rámobodovou metodou, tedy po celém obvodu desky a současně minimálně 3 terče do středu plochy desky, výsledná plocha lepidla musí pokrývat minimálně 40%plochy izolantu. Alternativně lze nanášet lepicí tmel celoplošně zubovým hladítkem, výška zubů závisí na rovinnosti podkladu, obvykle 10 mm, lepená plocha tvoří 100% povrchu desky.

Hmotu můžeme nanášet i strojně, v takovém případě ji na podkladní plochu nanášíme po obvodě desky a hadovitě do tvaru písmene W, aby rozteč jednotlivých ramen byla cca 200 mm. Doba aktivní lepivosti hmoty je zhruba 20 minut, proto hmotu vždy připravíme jen na takovou plochu, kterou během této doby stihneme obložit izolantem. Izolační desky lepíme dle technologického postupu dodavatele na sraz, případné mezery pečlivě vyplníme pěnou.

Po dostatečném zatvrdnutí lepicí hmoty, zpravidla 24-72 hod. se desky tepelné izolace se dále kotví navrženým typem hmoždinek, například zapuštěnými hmoždinkami s izolačním víčkem.

Vytvoření základní vrstvy

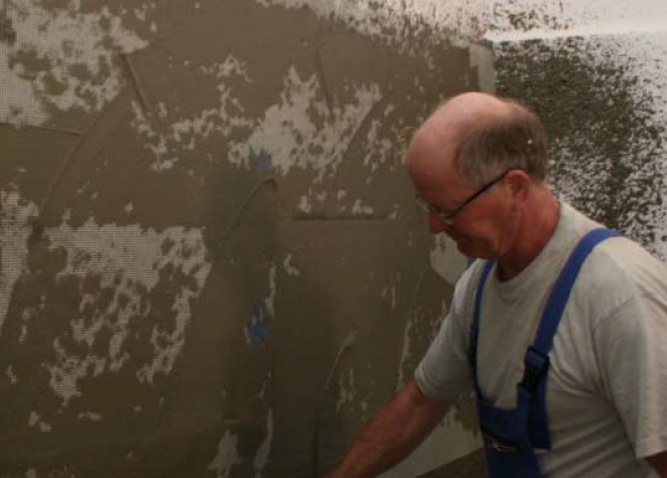

Pro vytvoření podkladní vrstvy fasády použijeme stejnou hmotu, jakou jsme použili pro lepení izolačních desek, tedy Cemix 2230 LEPICÍ STĚRKA TOP. Tuto hmotu naneseme na povrch izolačních desek v rovnoměrné vrstvě, urovnáme a do takto připraveného podkladu vtlačíme Cemix 2412 VÝZTUŽNÁ TKANINA VS 160A. Tu pak překryjeme další vrstvou lepicí stěrky. Opět důkladně vyrovnáme.

Celková tloušťka této vrstvy by měla být minimálně 3 mm a výztužná síťovina by se měla nacházet v horní třetině této vrstvy a zároveň musí být překryta alespoň milimetrovou vrstvou hmoty. Zda jsme postupovali správně, můžeme zkontrolovat po konečném vyrovnání – armovací síť nesmí být viditelná, natož obnažená. Po technologické přestávce a vytvrdnutí všech hmot je povrch připraven na nanesení další vrstvy.

Celková tloušťka základní vrstvy se odvíjí od volby povrchové úpravy, požadavků ne její pevnost a barevnost.

Před provedením povrchových úprav je nutné základní vrstvu opatřit penetračním nátěrem, který zajistí rovnoměrnou savost podkladu a lepší aplikací omítek včetně ozdobných štukových fasád.

Aplikace štukové fasády

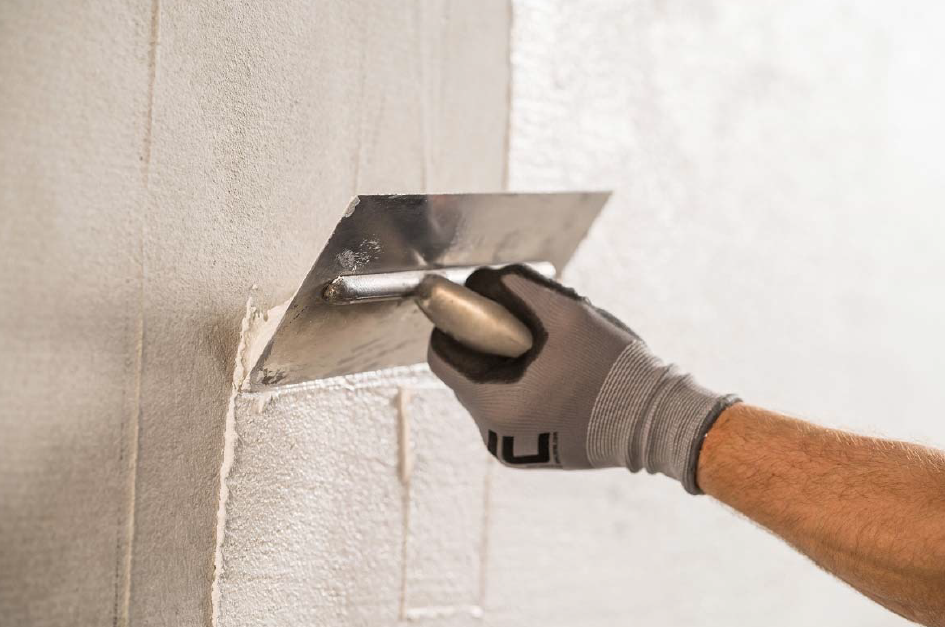

Abychom mohli přejít k tvorbě netradiční okrasné fasády, musíme si nejprve na připravený rovný, vyzrálý a napenetrovaný povrch vytvořit podkladní vrstvu Cemix 2710 FLEXIŠTUK S VLÁKNEM, která nám pomůže vytvořit hladký a rovný povrch pro další aplikaci. Tato vrstva bude nanesena v minimální tloušťce 2 mm a tvoří pevný základ ozdobných fasád, podklad přes tuto vrstvu nebude viditelný. Po jejím zaschnutí již můžeme přejít k aplikaci okrasné vrstvy.

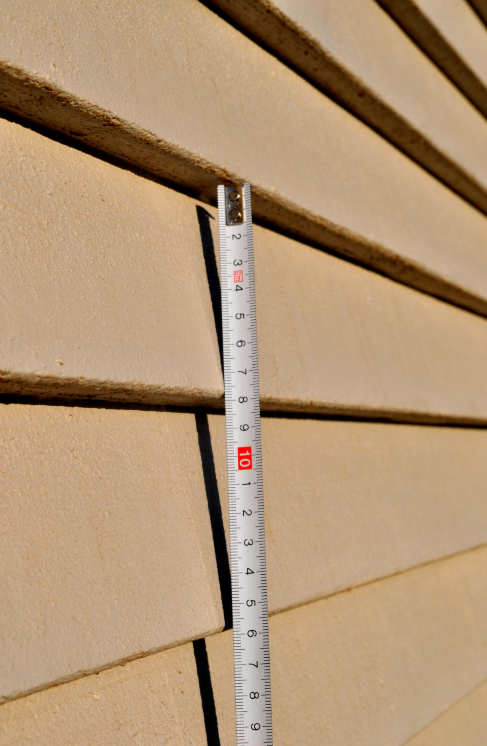

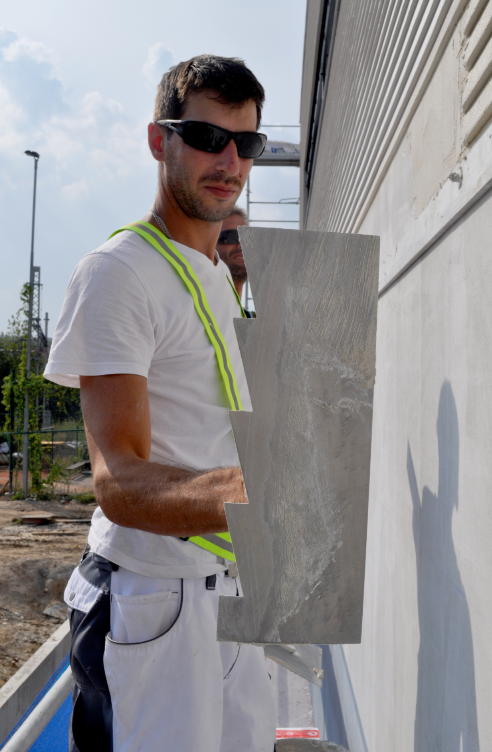

V zobrazeném modelovém případu byla použita šablona ve tvaru trojúhelníku s výškou pruhu 80 mm, výškou zubu 15 mm a sklonem zešikmení α = 10,62°. Na vyzrálý povrch podkladní vrstvy umístíme vodicí profil z hliníkové omítkářské stahovací latě, po kterém budeme pohybovat šablonou. Pro potřeby aplikace nanášíme Cemix 2710 FLEXIŠTUK S VLÁKNEM v dostatečné vrstvě, která umožní buď ruční tvorbu plánovaného vzoru anebo aplikaci vzoru pomocí zmíněné šablony.

S omítáním začneme v nejvyšší úrovni fasády, přímo pod oplechováním atiky a provádíme ji po pruzích o šířce šablony. Po dokončení jedné šířky a aplikaci vzoru pokračujeme v linii dalšího pruhu. Pokud některé úseky vykazují nekompaktní povrch, zcelíme je jemnou maltou po mírném zavadnutí jejich povrchu. Vytvrdlou štukovou omítku před nátěrem lehce zbrousíme smirkovým hladítkem.

Finální nátěr

Pro ochranu minerálního povrchu proti povětrnosti a případně barevné řešení je potřeba překrýt povrch vhodným fasádním nátěrem, např. Cemix 2815 ELASTICKÝ NÁTĚR. Tento nátěr současně redukuje tvorbu mikrotrhlin na povrchu a tím zabrání pronikání vlhkosti do fasády. Pod fasádní barvu volíme základní penetrací, natíráme běžným způsobem barvou o zvoleném odstínu.

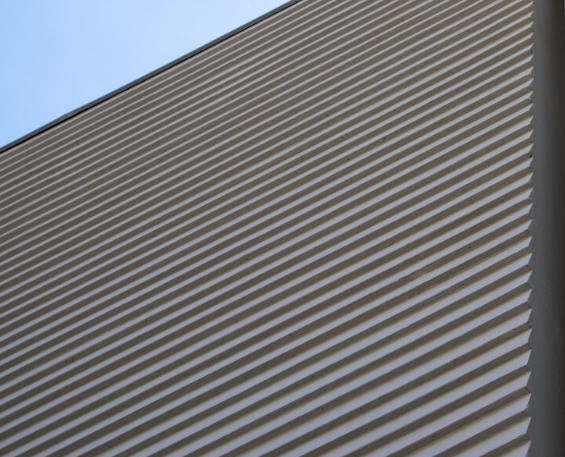

Výsledná fasáda získá dokonalou ochranu a bude opravdu mistrovsky provedená. Při výběru odstínů dbáme na to, že světlá barva fasády akumuluje méně tepla, což přispívá k prodloužení životnosti ETICS, nedochází k tak patrným změnám materiálů teplotní roztažností. Finální nátěr aplikujeme ve dvou vrstvách – první řidší, ve které množství vody a barvy bylo v poměru 1:2, druhou hustší, kdy jsme do barvy přidali již jen 3 % vody.

Co budete potřebovat?

Skladba použitého systému ETICS – CEMIXTHERM COMFORT EPS

Nářadí a pomůcky
zednická lžíce, vědro, smirkové hladítko FESTA 270 × 130 mm, šablona štukové fasády, vodicí lišty, fasádní váleček, štětka, pomaluběžné míchadlo

Fotopostup

Zvětšit fotky (7)

Text + foto: Cemix
