Dvojvrstvý komínový systém s integrovanou izolací (Pracovní postup)

Před zahájením montáže musí být známa výška, umístění a orientace komínových dvířek i dalších čisticích a revizních otvorů, stejně i výška a orientace místa pro připojení spotřebiče. Zároveň se před zahájením montáže musí prověřit, zda umístění všech otvorů odpovídá požadavkům norem a předpisů. Už v této fázi se doporučuje konzultace s kominíkem – revizním technikem.

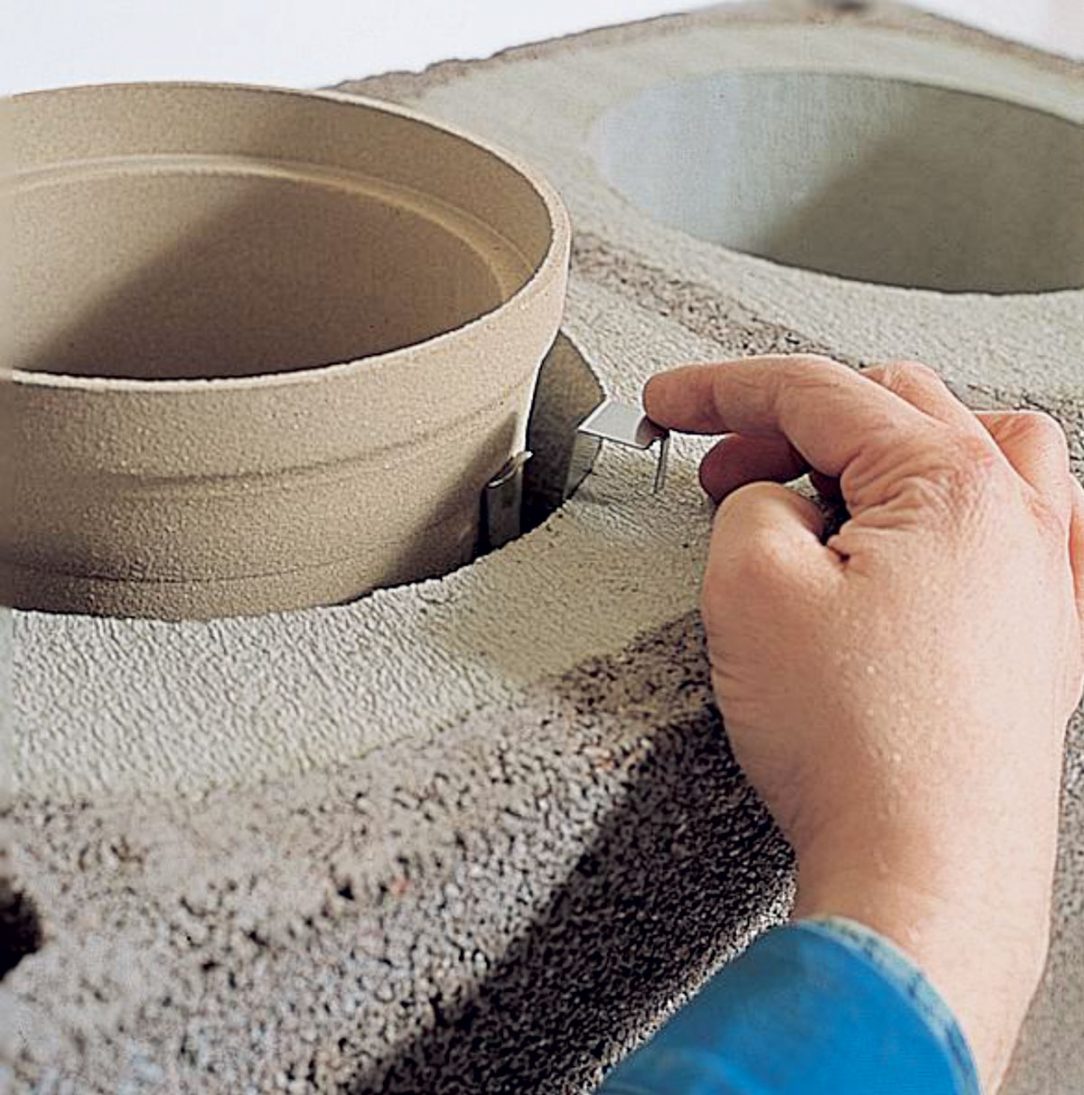

Krok 20: Vystřeďovací prvky

Po obvodu tvárnice se do izolace rovnoměrně osadí distanční prvky a zatlačí se do tepelné izolace.

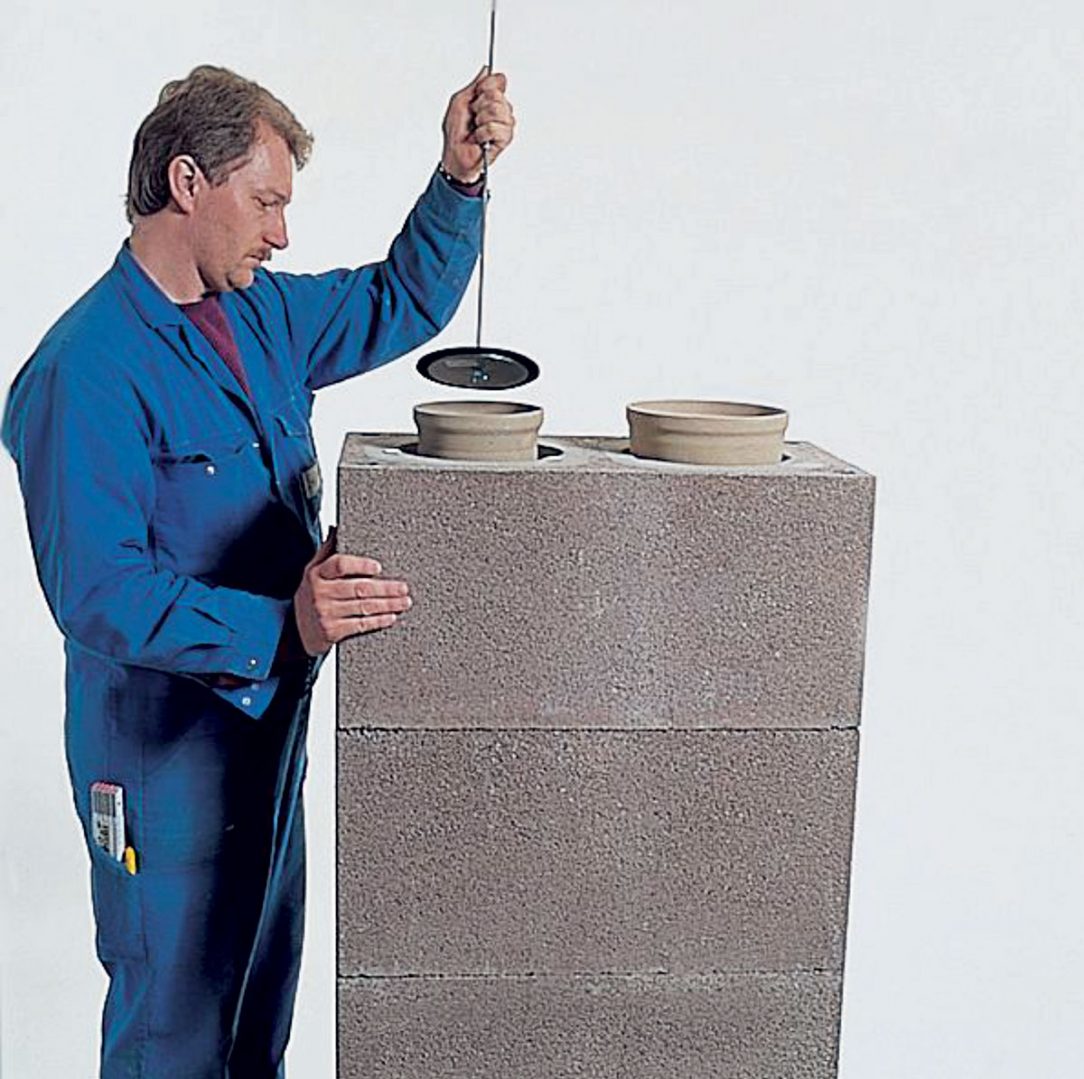

Krok 21: Zbytky tmelu

Vyhlazovačem spár se odstraní zbytky spárovacího tmelu. Postup montáže se opakuje až po další napájecí kus kouřovodu nebo až po ukončení komínového tělesa. Každý spoj profilované vložky se musí realizovat hrdlovým spojem s nanesením dostatečného množství spárovacího tmelu do hrdla.

Montáž komínového vyústění

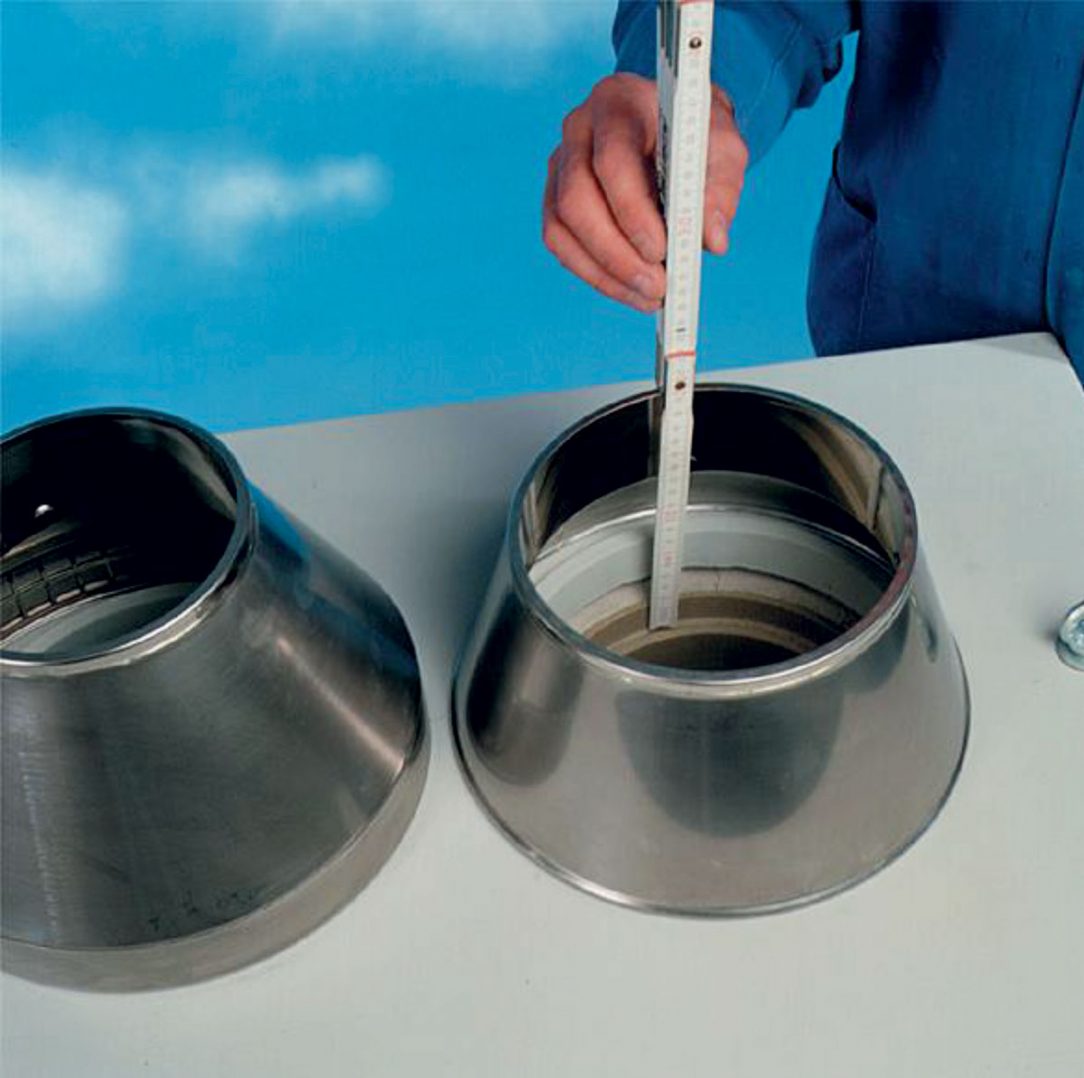

Krok 22: Délka vložky

Nad průduch se položí na krycí desku kónické vyústění a změří se potřebná délka profilované vložky.

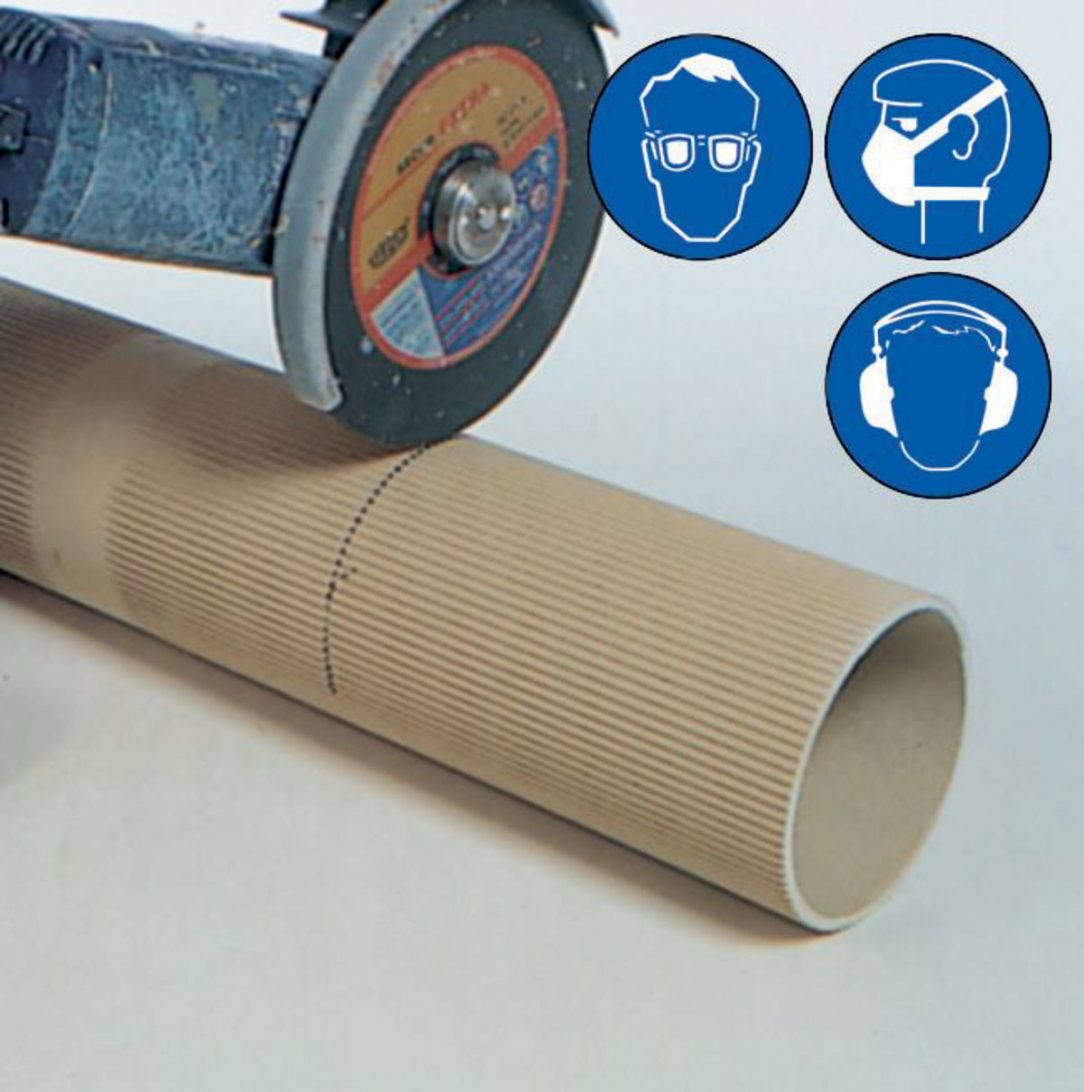

Krok 23: Seříznutí vložky

Na keramické profilované vložce bez hrdla se vyznačí místo řezu a úhlovou bruskou se odřízne požadovaný kus.

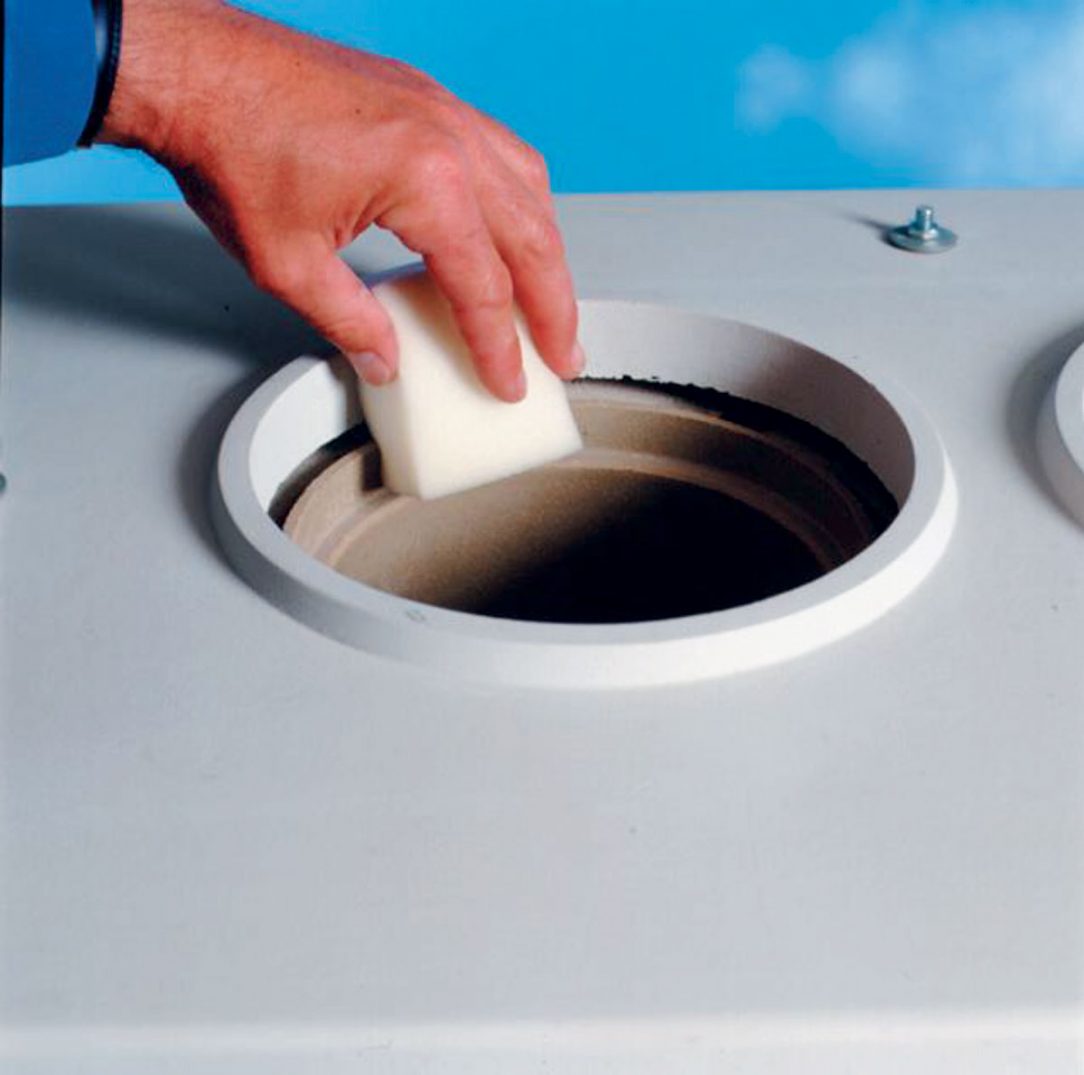

Krok 24: Očištění spoje

Na vyústění komína se do maltového lože osadí krycí deska nebo prefabrikovaný komínový plášť. Místo spoje profilované vložky se očistí.

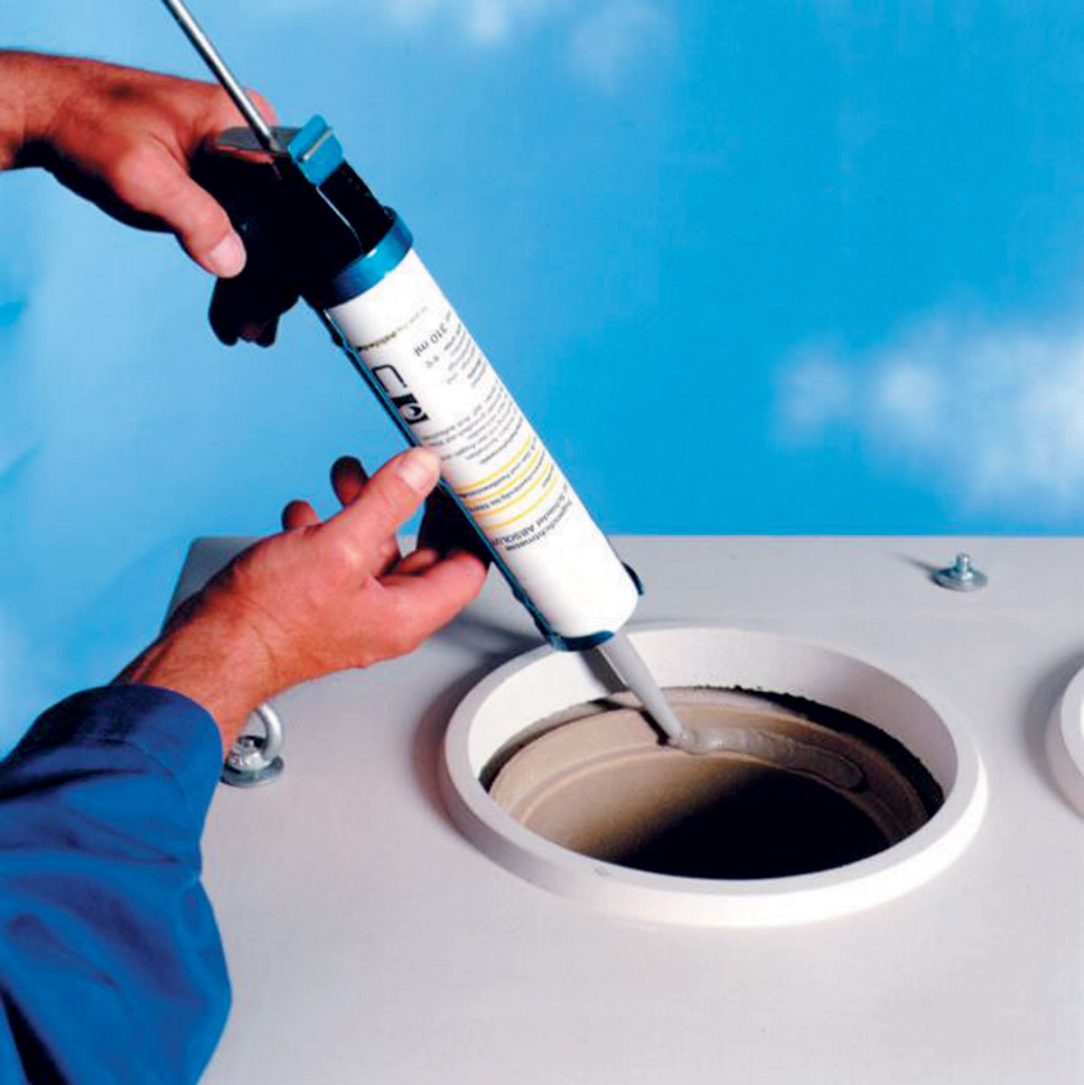

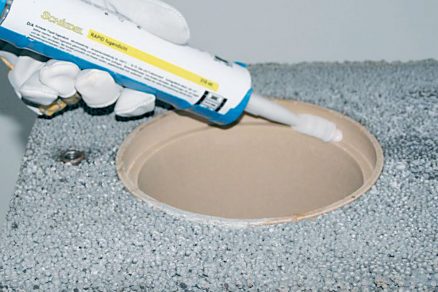

Krok 25: Spárovací tmel

Do hrdla profilované vložky se nanese dostatečné množství spárovací hmoty.

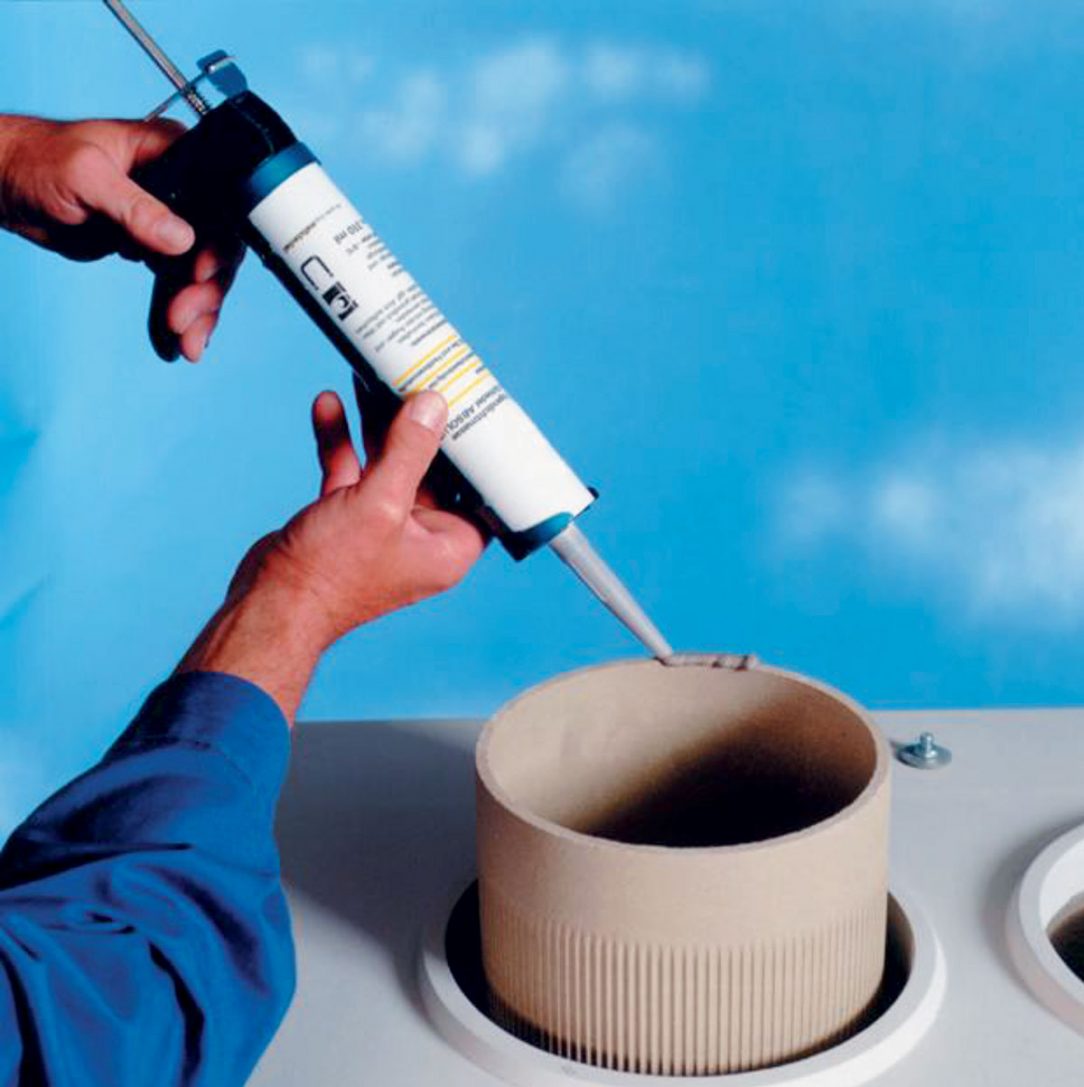

Krok 26: Osazení odříznuté vložky

Osadí se odříznutý kus profilované vložky, hladký kus vložky směřuje nahoru. Po obvodu se na horní hranu vložky nanese spárovací hmota.

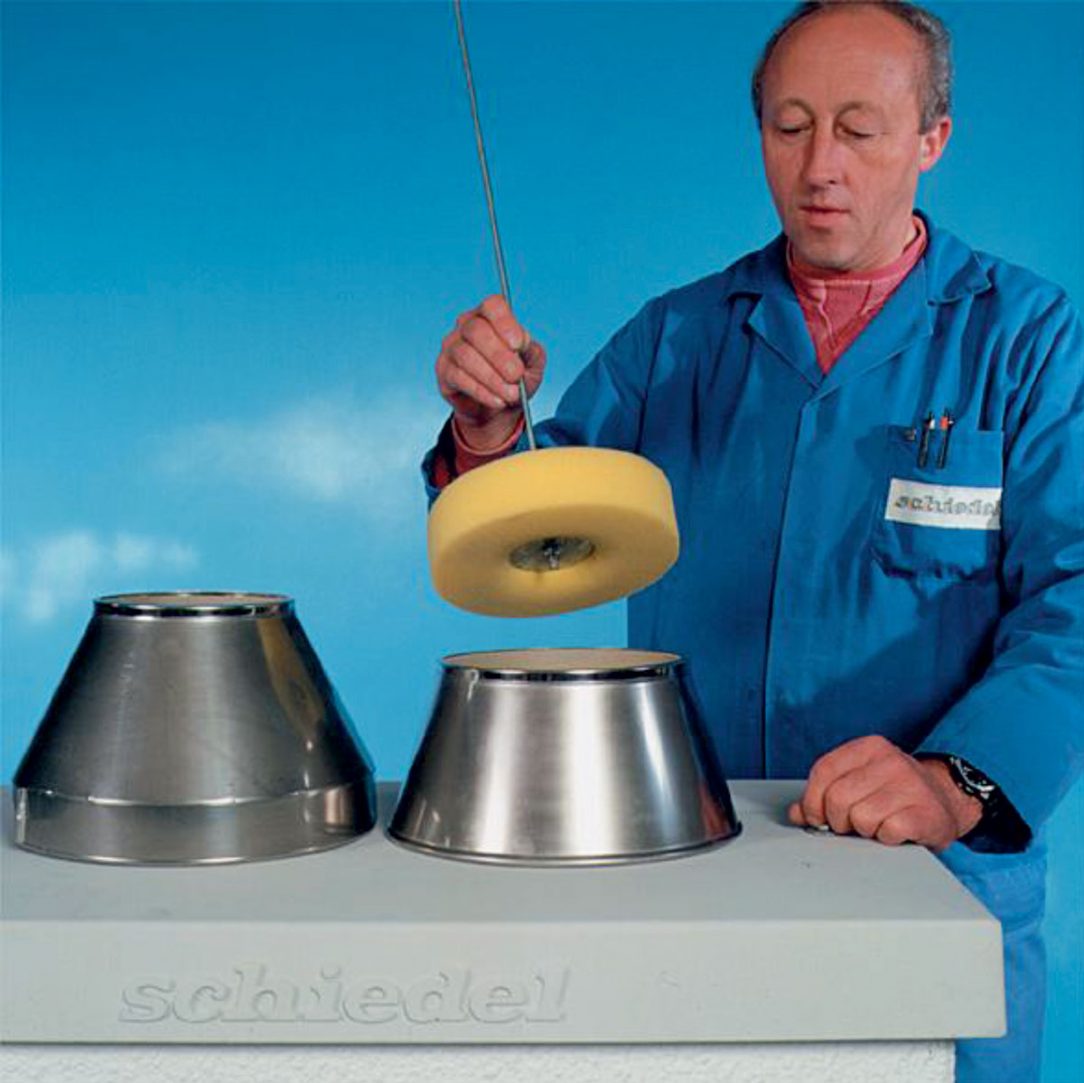

Krok 27: Osazení kónického vyústění

Kónické vyústění se osadí tak, aby spodní částí zcela dosedlo na krycí desku. Zbytky spárovacího tmelu v průduchu se odstraní vyhlazovačem spár.

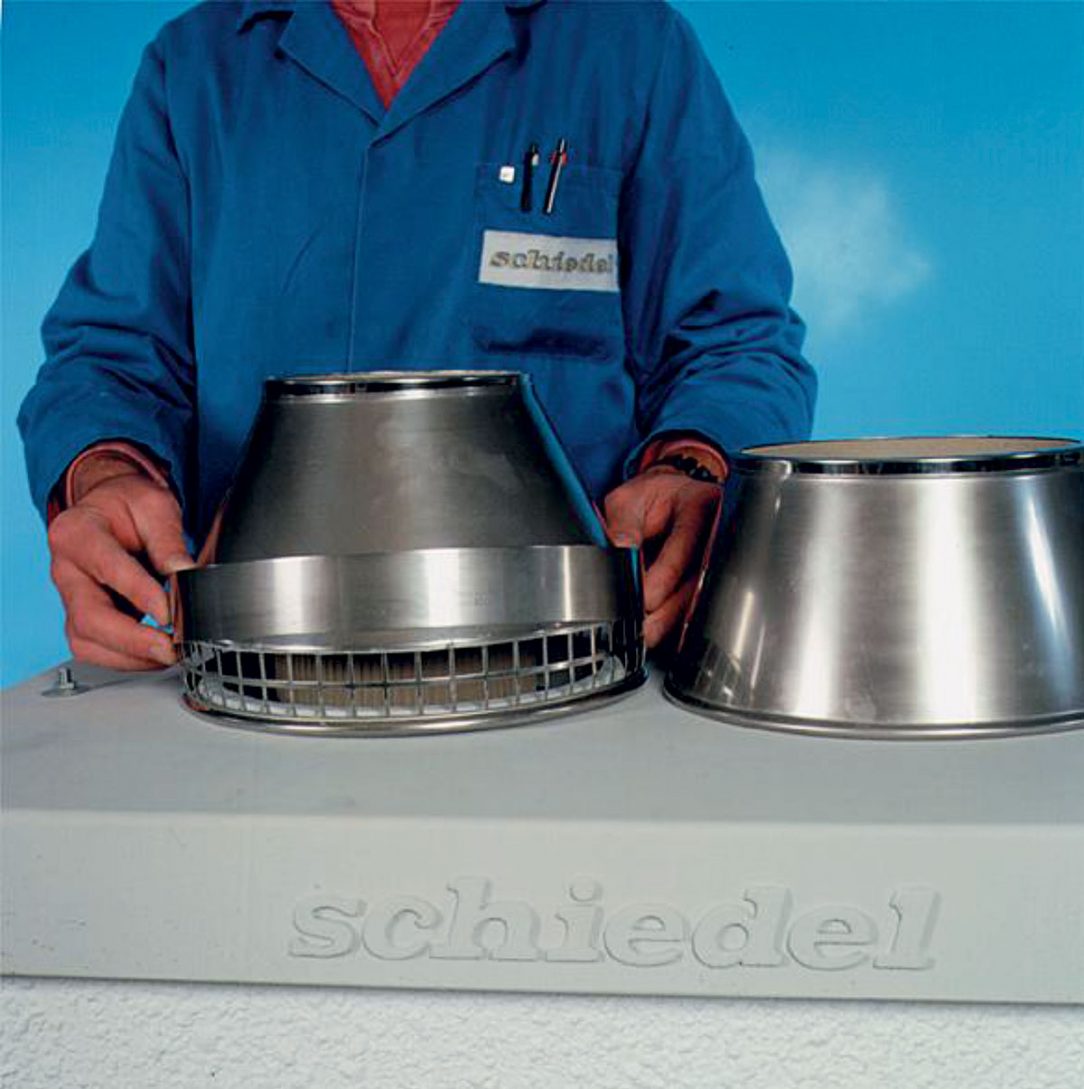

Krok 28: Kryt mřížky

Při napojení spotřebiče s nasáváním vzduchu přes komínové těleso (kondenzační turbokotel) se odstraní z kónického vyústění kryt mřížky.

Článek byl uveřejněn v časopisu Realizace staveb 4/2019.
