Systém DUO jako stropní bednění

Panelové stropní bednění DUO je vhodné pro nasazení na stropy do tloušťky desky 30 cm. Nasazením nosníkového hřebenu DUO je bednění velmi hospodárné. Praktické příslušenství pro oblast doměrků a okrajů stropních desek nabízí mnohostranná systémová řešení.

Systematické bednění ze zabezpečeného místa s malým množstvím dílů

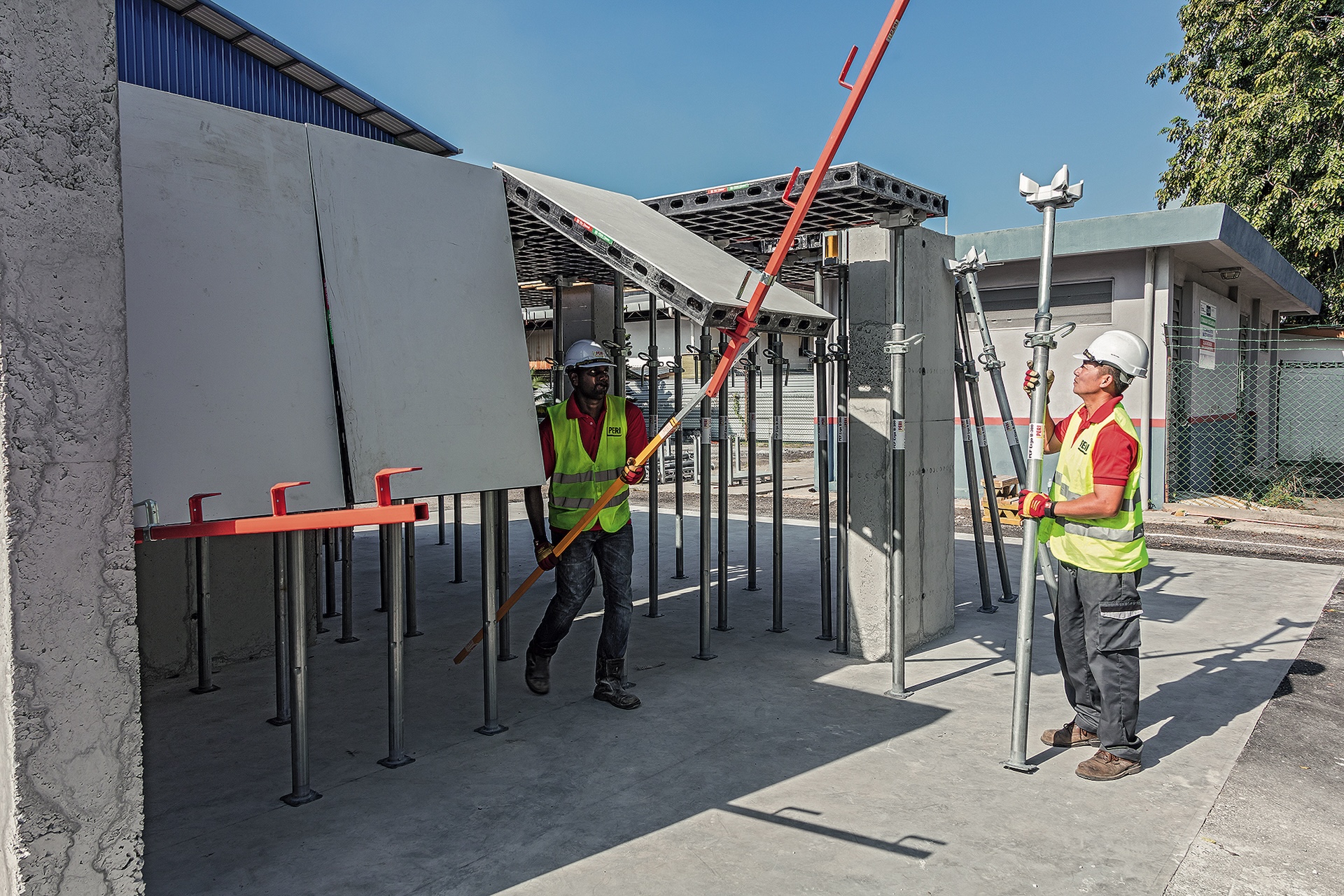

Bednění stropu ze spodní úrovně
Se systémem DUO je bednění stropů prováděno bezpečně zdola. Panely se zavěsí a vyzdvihnou pomocí pracovní vidlice.
Minimalizuje to výrazně pracovní náročnost a zajišťuje velkou bezpečnost a efektivitu v průběhu bednění. Velikost panelu určuje polohu stojek, tím odpadá nákladné vyměřování. Touto jednoduchou systematičností při bednění se i neproškolení montéři rychle seznámí s manipulací se systémem.

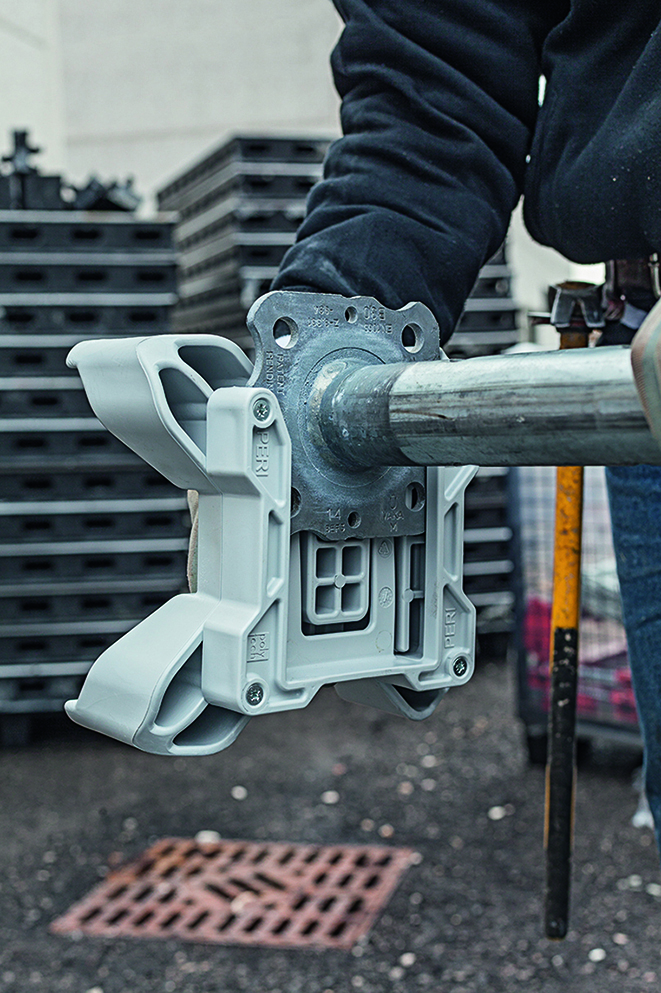

Podpěrná hlava DUO
Standardní podpěrná hlava DUO se hodí na všechny ocelové stropní stojky PERI s koncovou deskou 120 mm x 120 mm a tloušťkou 5 mm až 8 mm.
Montáž i demontáž jsou nekomplikované: pro montáž můžete podpěrnou hlavu jednoduše nasunout na koncovou desku stojky až do zajištění pojistné klapky. Při demontáži můžete nazdvihnout pojistnou klapku a podpěrnou hlavu jednoduše z koncové desky vysunout.

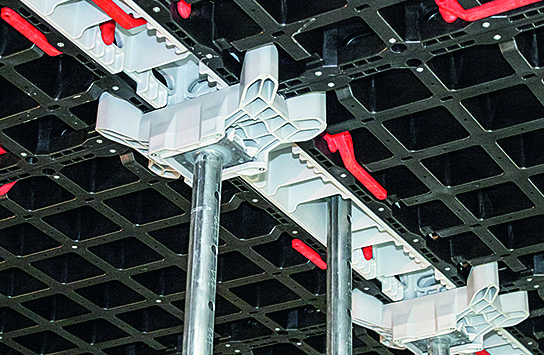

Nosníkový hřeben DUO
Nasazení nosníkového hřebenu DUO dělá postup bednění stropů velmi hospodárným. Slouží ke spojování nosníků a panelů DUO a zajišťuje je proti posunutí.
Nasazení nosníkového hřebenu šetří náklady na materiál i montáž. Počet potřebných stojek se minimalizuje až o 20 %. Přitom se zvyšuje bezpečnost: práce pod stropním bedněním je bezproblémová.
Montáž je snadná a šetří čas: panely můžete snadno umístit na nosníkový hřeben, který je přibit nebo přišroubován k nosníku. Tak může být flexibilně umístěn na všechny dřevěné nosníky a všechny nosníky s možností přibití s šířkou pásnice 80 mm. Je k dispozici v délkách 1 305 mm a 900 mm.

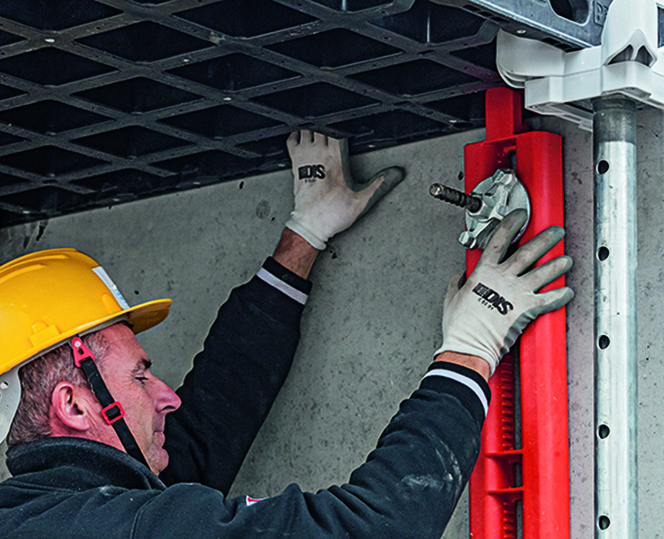

Stěnový držák DUO
Pro vodorovné ukotvení stropního bednění musí být namontován stěnový držák DUO.
Stěnový držák se osazuje v obou směrech do každého třetího panelu DP a ukotví se do stěny.

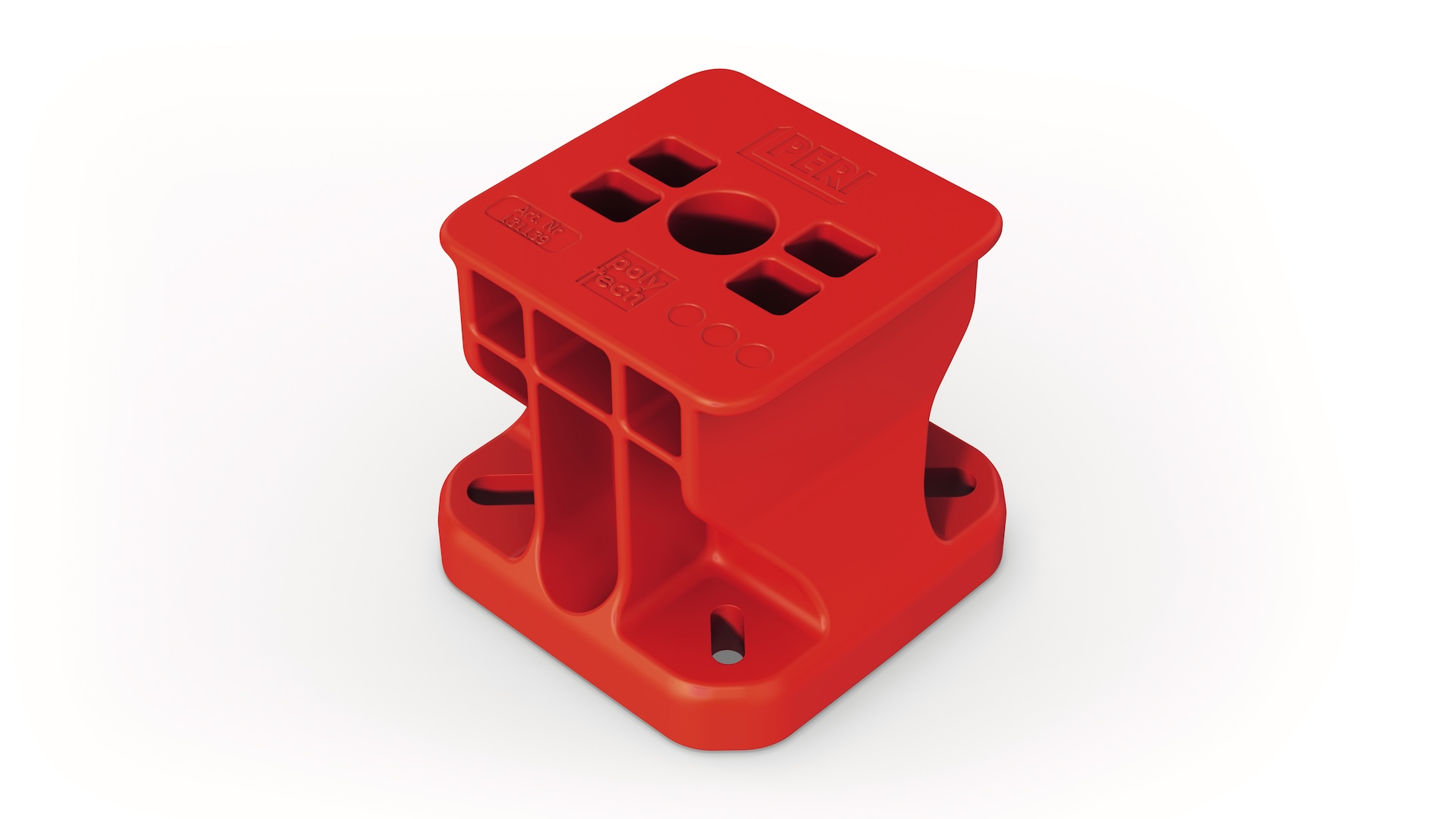

Adaptér podskružení DUO
Snadno ovladatelný adaptér podskružení DUO umožňuje nasazení stojek s koncovou deskou větší než 120 mm x 120 mm stejně jako hlavy PERI UP. Vhodný je obzvláště pro nasazení se stojkami MULTIPROP.
Díky svému tvaru může být adaptér připevněn k deskám s různými tloušťkami, rozměry, umístěním otvorů a průměry otvorů. Adaptér podskružení slouží zároveň pro upevnění trubky s průměrem 48,3 mm. Flexibilní kombinací s hlavami DUO rozšiřuje oblasti nasazení vašeho stávajícího materiálu.

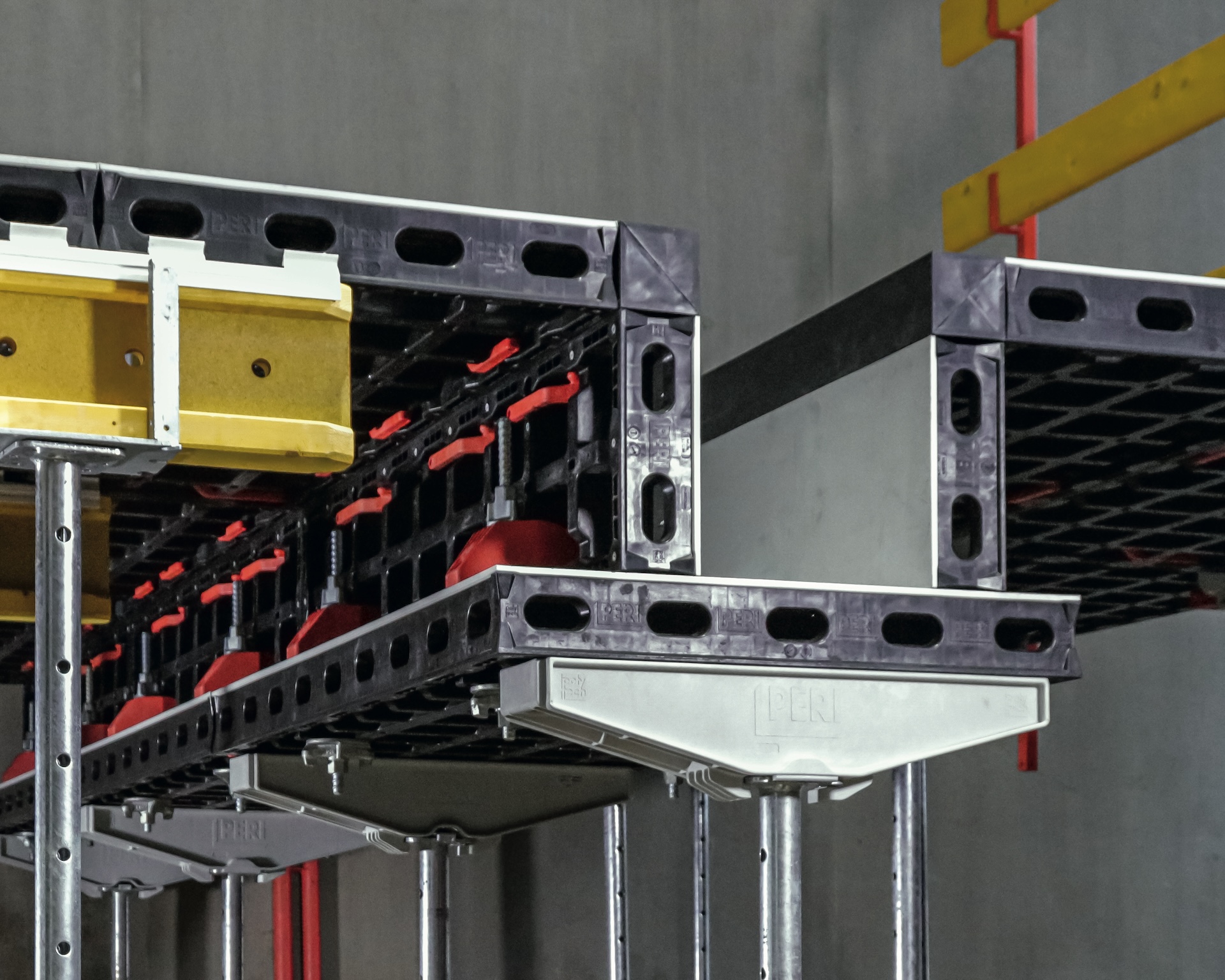

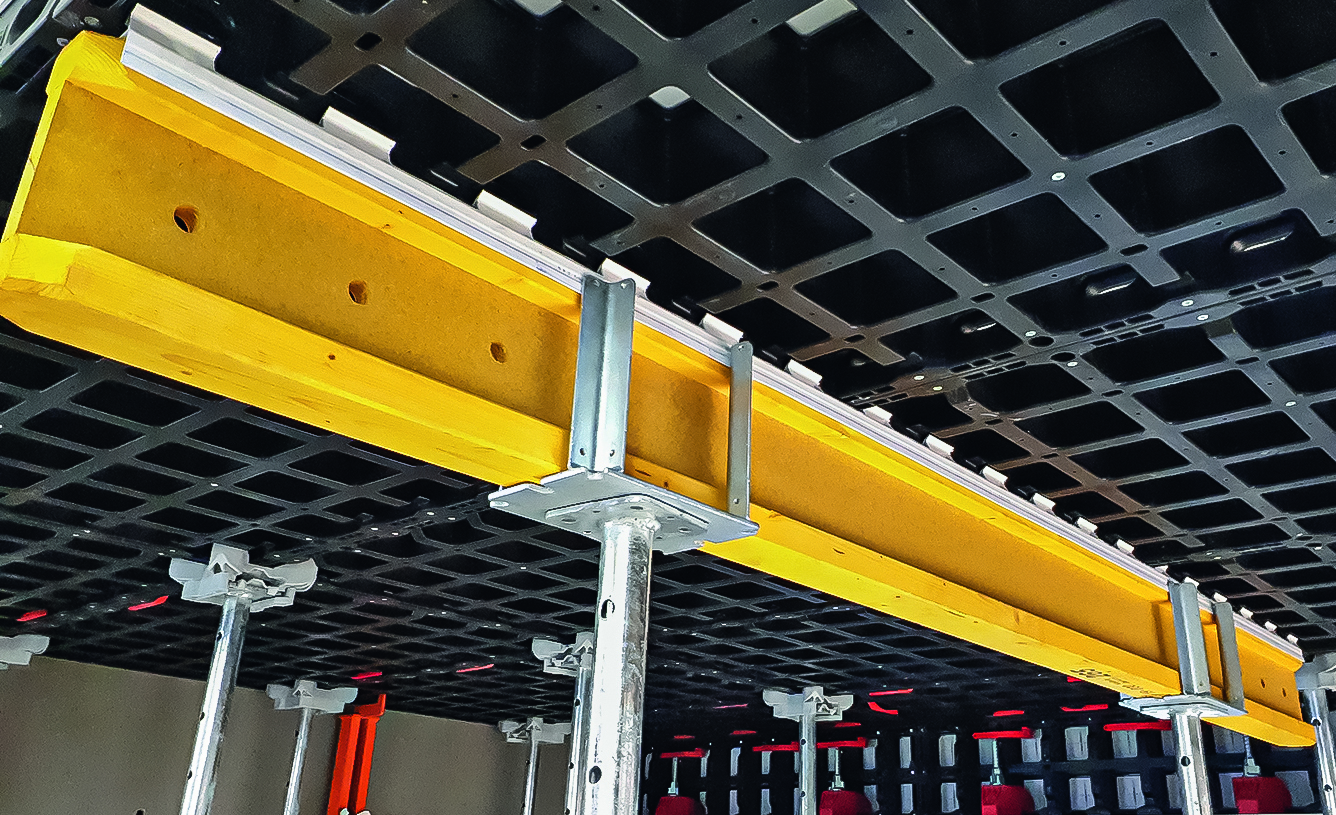

Nasazení průvlakové hlavy se systémem DUO
Lehká a jednoduchá průvlaková hlava má multifunkční použití. Lze ji použít ke spojení se systémem DUO, ale také s nosníkovým stropním bedněním pro hospodárnou realizaci průvlaků stropů. Můžete tak ušetřit stropní stojky a pracovní čas.
Průvlaková hlava dělá postup bednění se systémem DUO efektivnější. Přitom je využit osvědčený způsob fungování univerzálního klipu DUO. Kromě času potřebného pro montáž a demontáž se také snižuje počet stojek. Vzhledem k její šířce 150 mm nepotřebuje žádné dodatečné nosníky.

Bednění a časné odbednění s dodatečným podepřením
Bednění s hlavou dodatečného podepření a 15 cm širokými doplňkovými panely minimalizuje dobu bednění a umožňuje časné odbednění. Při časném odbednění je zatížení odváděno doplňkovými stropními panely s přímým podepřením až do dosažení konečného zatvrdnutí betonu.

Text a foto: PERI
