SmartStruxure Lite: Integrované řešení pro správu malých až středně velkých budov

Příklad řešení z praxe – Kancelářská budova (Green Building Council –United Arab Emirates) Situace Rada pro šetrné budovy v UAE (Spojených Arabských Emirátech) se přesouvala do nových kanceláří. Nové prostory […]

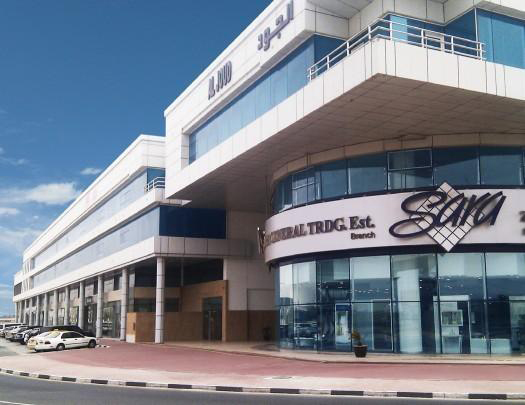

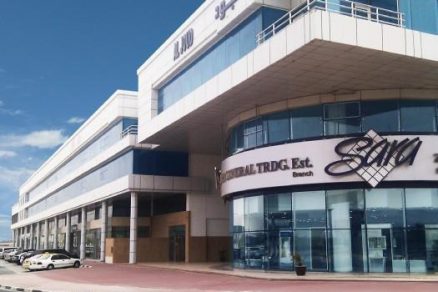

Příklad řešení z praxe – Kancelářská budova

(Green Building Council –United Arab Emirates)

Situace

• Rada pro šetrné budovy v UAE (Spojených Arabských Emirátech) se přesouvala do nových kanceláří.
• Nové prostory nemají řízení osvětlení. Jsou zde čtyři samostatná FCU jednotky a stávající systém MaR, ale bez vzájemného propojení.

Požadavek

Doplnit stávající instalaci o řízení osvětlení pro dosažení lepšího hodnocení při LEED certifikaci a příprava pro modernizaci systému v budoucích letech. Minimalizovat náklady na renovaci a prostoje při realizaci.

Návrh

Použití systému, který podporuje bezdrátovou komunikaci a lze snadno použít od řízení osvětlení až po měření a regulaci. Musí také umožňovat bezproblémové připojení do stávajícího systému MaR.

Řešení

• SmartStruxure Lite webové rozhraní a připojení systému třetích stran

• Řízení osvětlení je programováno pomocí webového rozhraní.
• Informace jsou předávány na stávající systém MaR pro centrální vizualizaci a využití.

• SmartStrxure Lite regulátory

• Bezdrátová topologie (ZigBee síť)
• Dvoucestná bezdrátová komunikace pro řízení koncových zařízení (EnOcean)
• Použitelné pro řízení jak bezdrátových komponent pro MaR tak pro klasické připojení pomocí vstupů a výstupů.

• Bezdrátová koncová zařízení pro řízení osvětlení

• Relé, vypínače, čidla osvětlení a čidla přítomnosti, vše řízeno jednou volně programovatelnou jednotkou.
• Redukce kabeláže, prací. Lze snadno přemístit dle požadavků vzniklých při změnách v uspořádání kanceláří.

Popis použitého řešení

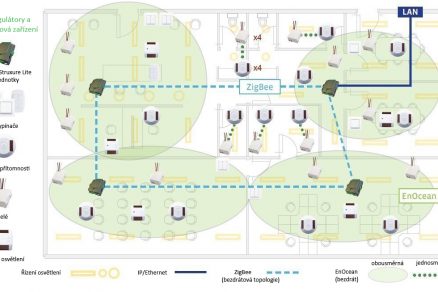

Rada pro šetrné budovy UAE – půdorys kanceláří (část)

Rozmístění prvku na patře

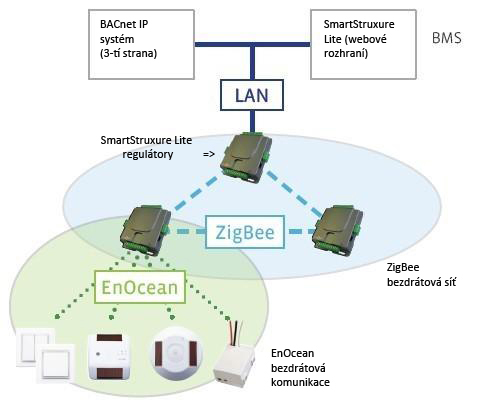

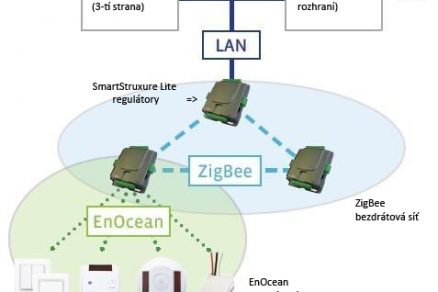

Komunikace

EnOcean
Všechny koncová zařízení použitá v tomto projektu podporují bezdrátovou komunikaci EnOcean. SmartStruxure Lite regulátory jsou vybaveny EnOcean vysílačem, umožňujícím ovládat všechny koncová zařízení pomocí obousměrné bezdrátové komunikace.

• Zelené zóny jsou řízeny pomocí SmartStruxure Lite regulátorů, které mohou odesílat a přijímat informace do i z okolních EnOcean koncových zařízení
• Komunikace mezi koncovými zařízeními (bez SmartStruxure Lite) je jednosměrné a omezené na základní povely.

ZigBee
Komunikační standard ZigBee je použit pro vytvoření sítě mezi SmartStruxure Lite jednotkami. To umožňuje vytvořit bezdrátovou síť, kde všechny jednotky mohou komunikovat s jinými jednotkami v dosahu. Jedná se o nejvíce robustní a redundantní řešení bezdrátové sítě

LAN (IP / Ethernet)
Každý SmartStruxure Lite regulátor má ethernetový port. Jedna taková jednotka připojená do LAN, umožní řízení celého systému pomocí webového prohlížeče. Tak jak je to použito v tomto případě kanceláře Rady pro šetrné budovy UAE.

Úspora energie, úspora nákladů a zvýšení efektivity

Čidla osvětlení

• Čidla osvětlení monitorují úroveň osvětlení v blízkosti oken, to umožňuje, aby regulátory řídili světelné zdroje v závislosti na okolní úrovni osvětlení.

Vypínače

• Použité pro ovládání osvětlení v různých zónách.
• Ruční ovladač v recepci je použit jako centrální vypínač pro všechny světla (tzv. odchodové tlačítko). Odešle jeden povel do nejbližší SmartStruxure Lite jednotky, která předá informaci do zbytku topologie k provedení povelu.

Čidla přítomnosti

• Čidla přítomnosti, která jsou pouze spárována s ovládacími relé, bez vazby na SmartStruxure Lite, řídí osvětlení na toaletách, skladech apod.
• Čidla přítomnosti v kancelářích jsou propojeny s jednotkami SmartStruxure Lite, které dle obsazenosti a přeprogramovaných vazeb v závislosti na využití budovy řídí osvětlení v daném prostoru.

Vizualizace úspor

• Ze SmartStruxure Lite sítě je posílána informace o osvětlení na stávající BACnet IP systém třetí strany. Tyto data jsou následně vizualizované, spolu s dalšími informacemi (o teplotě, kvalitě vzduchu, vlhkosti apod.), na uvítací obrazovce v blízkosti recepce, a to  jak pro zaměstnance tak i pro návštěvníky.

Výsledky

Cíle splněny nebo překonány
Zvýšena efektivita řízení osvětlení k dosažení lepšího hodnoceni LEED
Ponížení kabeláže a snížení nákladů na renovaci pomocí SmartStruxure Lite řešení s podporou bezdrátové technologie ZigBee a EnOcean.

Rozšiřitelnost a flexibilita
Koncová zařízení lze přemisťovat v závislosti na změnách uspořádání kanceláří, aniž by došlo ke ztrátě již nastavených vazeb – bezdrátové propojení s regulátory bude zachováno.

Systém je připraven pro další rozšíření pomocí fyzických vstupů a výstupů, které jsou součástí universálních regulátorů SmartStruxure Lite. Vzhledem k tomu, že regulátory mají fyzické vstupy a výstupy (až 6UI/4AO/2DO), lze řídit jak velké množství bezdrátových zařízení, tak i přímo připojených, aniž by bylo potřeba doplnit topologii o další rozšiřující modul nebo regulátor.

To zahrnuje:

• Řízení 4 stávajících FCU jednotek
• Ostatní MaR aplikace, jako je řízení pohonů, připojení termostatů a dalších čidel CO2 apod.
• Rozšíření o další aplikace řízení osvětlení, jako je řízení žaluzií apod.
• A spoustu dalších možností…

Komlexní informace o řešení SmartStruxure Lite naleznete zde.

Nabídka školení systému SmartStruxure – Lite řešení
Školení jsou pořádaná průběžně nebo na přání zákazníka. V případě zájmu o školení, pište prosím na jan.krakovic@schneider-electric.com  Rádi Vás proškolíme.
