Proč sestavovat rozvaděče složitě, když to jde tak jednoduše?

7. března 2024

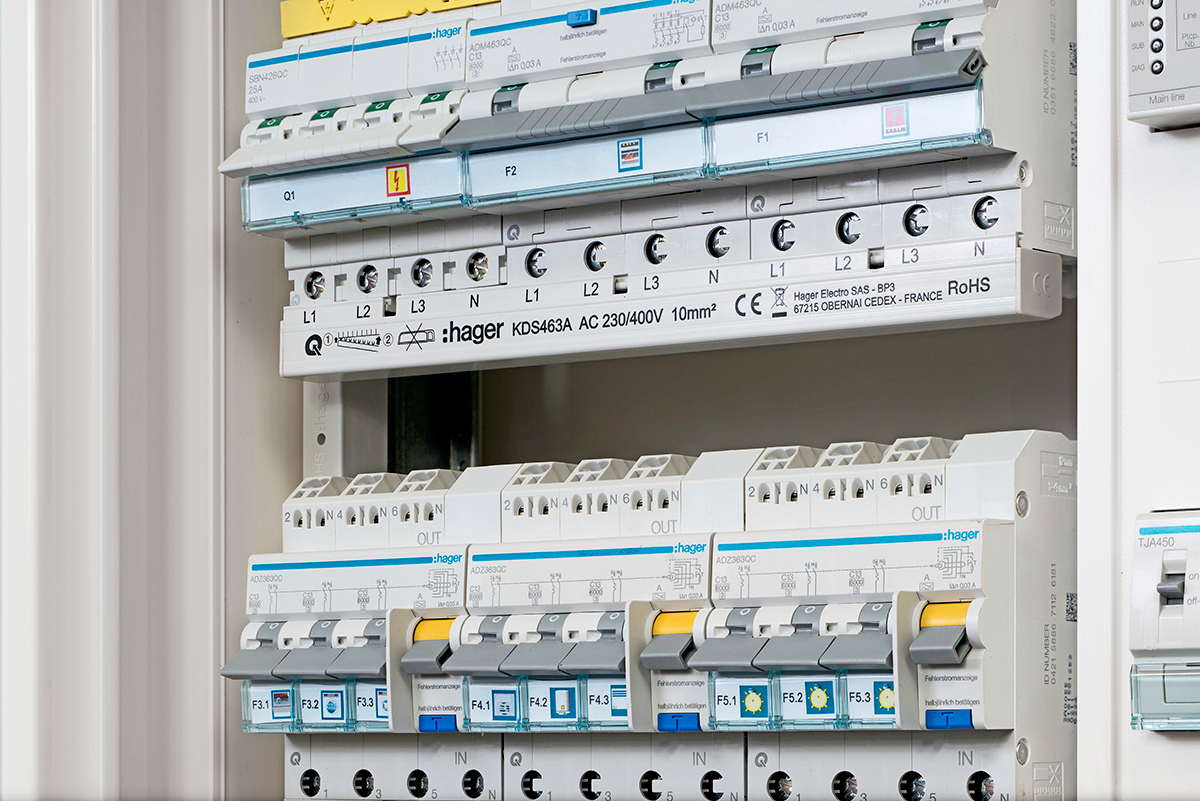

Rychlý a bezpečný systém bezšroubového propojení Hager quickconnect.

Pokrok nelze zastavit a v oblasti progresivních technologií v elektrotechnice to platí dvojnásob. Vývoj, kterým naše odvětví prošlo, je překotný a dynamický. Od vynálezu prvních tavných pojistek z konce 19. století až po moderní bezšroubové technologie jsme společně urazili obrovský kus cesty. Naše hledání rychlejších, efektivnějších a bezpečnějších řešení v elektrotechnice ale stále není u konce. Nemůžeme a nechceme usnout na vavřínech a nepřestaneme se pídit po dalších a dalších zlepšeních.

A právě technologie bezšroubového připojení, jako je systém Hager quickconnect, představuje další významný milník v této evoluci. Umožňuje rychlé, jednoduché a bezpečné připojování kabelů a fázových přípojnic, což značně zjednodušuje práci elektrikářů a přináší výrazné zlepšení ve srovnání s tradičními šroubovými spoji.

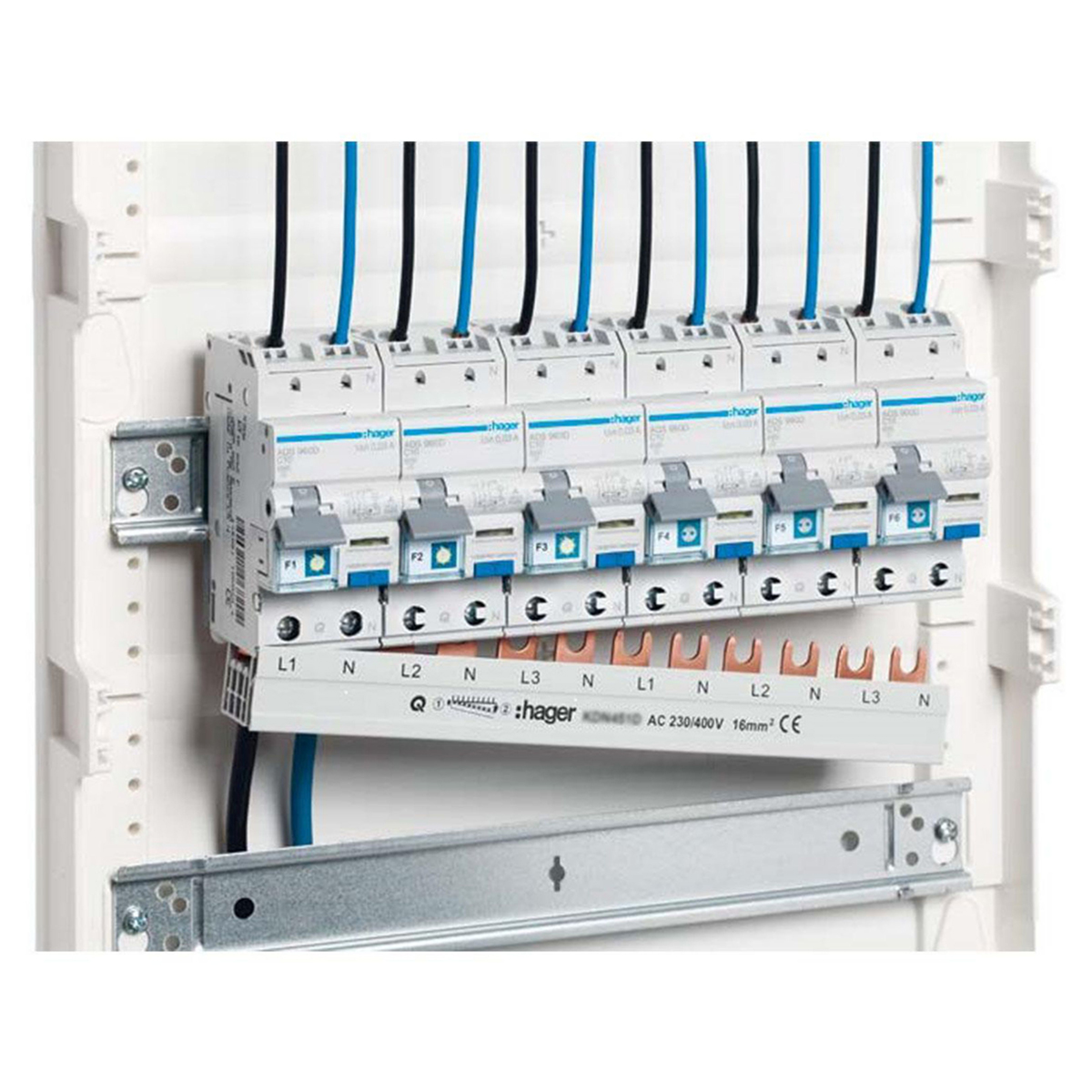

Hager quickconnect hřebenová přípojnice | Zdroj: Hager

Díky technologii Hager quickconnect, založené na principu bezšroubového připojení, lze nyní kabely a fázové přípojnice efektivně zapojovat prostřednictvím nástrčného systému, což představuje významné zlepšení oproti tradičním šroubovým svorkám. Tato inovace zajišťuje vyšší bezpečnost celého systému díky konstantnímu působení síly pružiny na vodič, což eliminuje riziko uvolnění, tak typické pro šroubové spoje. Navíc je montáž díky tomuto řešení výrazně rychlejší.

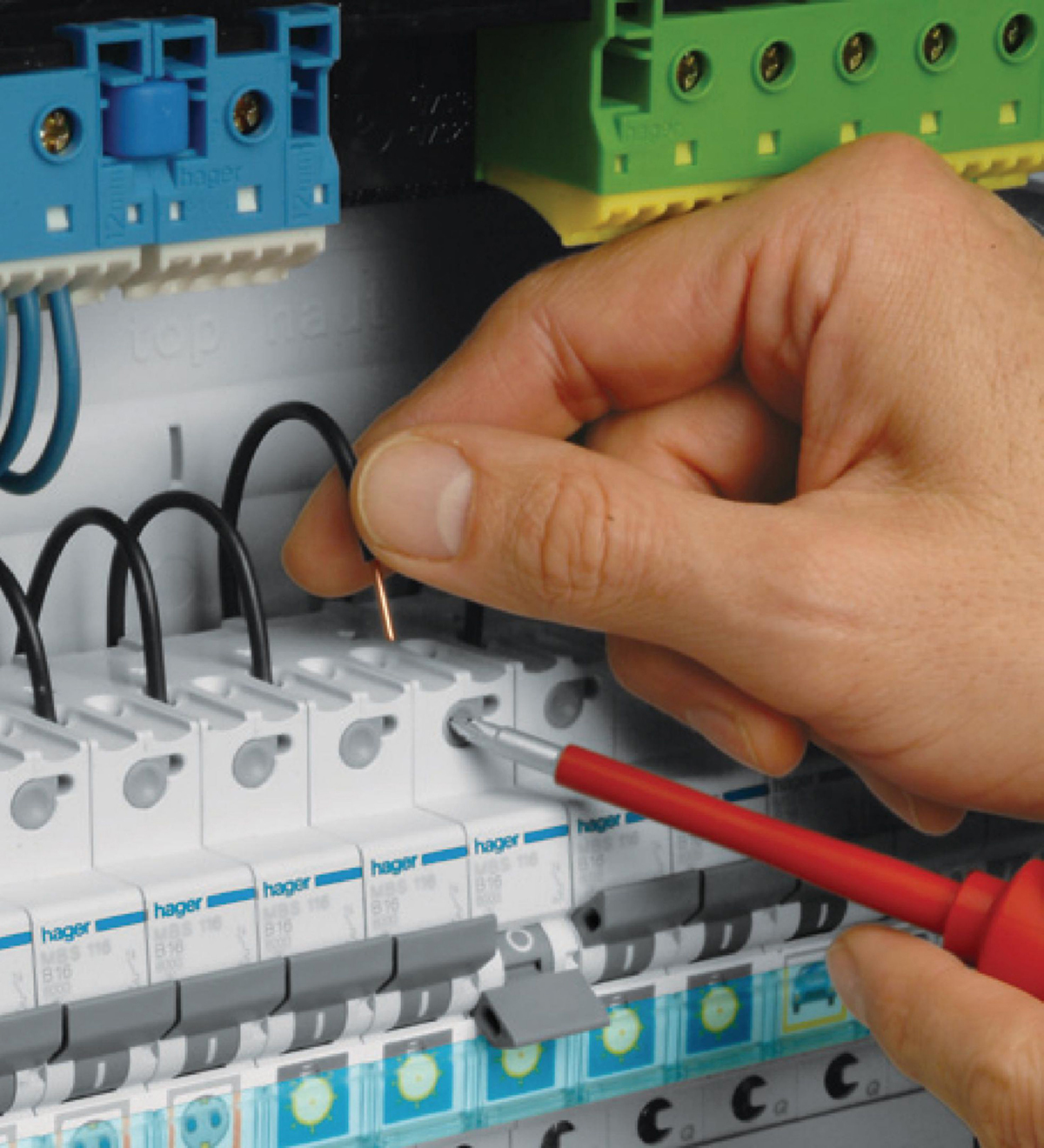

Technologie Hager quickconnect umožňuje připojení lankových vodičů bez potřeby zakončovacích dutinek a plné vodiče lze spojit bez použití jakýchkoliv nástrojů. Rychloupínací svorka zajistí snadné připojení či uvolnění jak plných, tak slaněných vodičů. Pro uvolnění vodičů stačí použít šroubovák o velikosti 2,5 mm a jednoduše zatlačit na svorku. Fázové přípojnice jsou rychle a efektivně propojeny díky nástrčné technologii svorek na vstupní straně, což umožňuje rychlé dokončení instalace.

Konstantní upínací síla působící na vstupní i výstupní svorky zajišťuje, že instalace jsou zcela bezúdržbové. Díky tomu, že síla přítlaku svorky se časem nesnižuje, odpadá nutnost pravidelného dotahování či kontroly svorek, což je naopak běžná potřeba u svorek šroubových. Technologie Hager quickconnect také umožňuje, aby při výměně přístrojů nemusela být fázová přípojnice uvolněna z celé instalace, ale pouze z měněné části. Údržba se tím zjednodušuje díky možnosti odstranit fázovou lištu prostým pohybem šroubováku. Rychlospojky na přístrojích navíc umožňují snadné a rychlé odstranění přístrojů z DIN lišty.

Fázové přípojnice jsou mezi elektrikáři velmi oblíbené díky tomu, že značně zjednodušují, zrychlují a zvyšují bezpečnost propojení modulárních přístrojů. Hager proto rozšířil svůj sortiment o nové varianty pro vertikální instalaci, které v kombinaci s hřebenovými přípojnicemi umožňují ještě rychlejší propojení. Tyto nové kompaktnější přípojnice nabízí více prostoru pro zapojení v rozvaděči a zajišťují vysokou ochranu proti dotyku díky úplné izolaci, což znamená především bezpečnější práci pro elektrikáře.

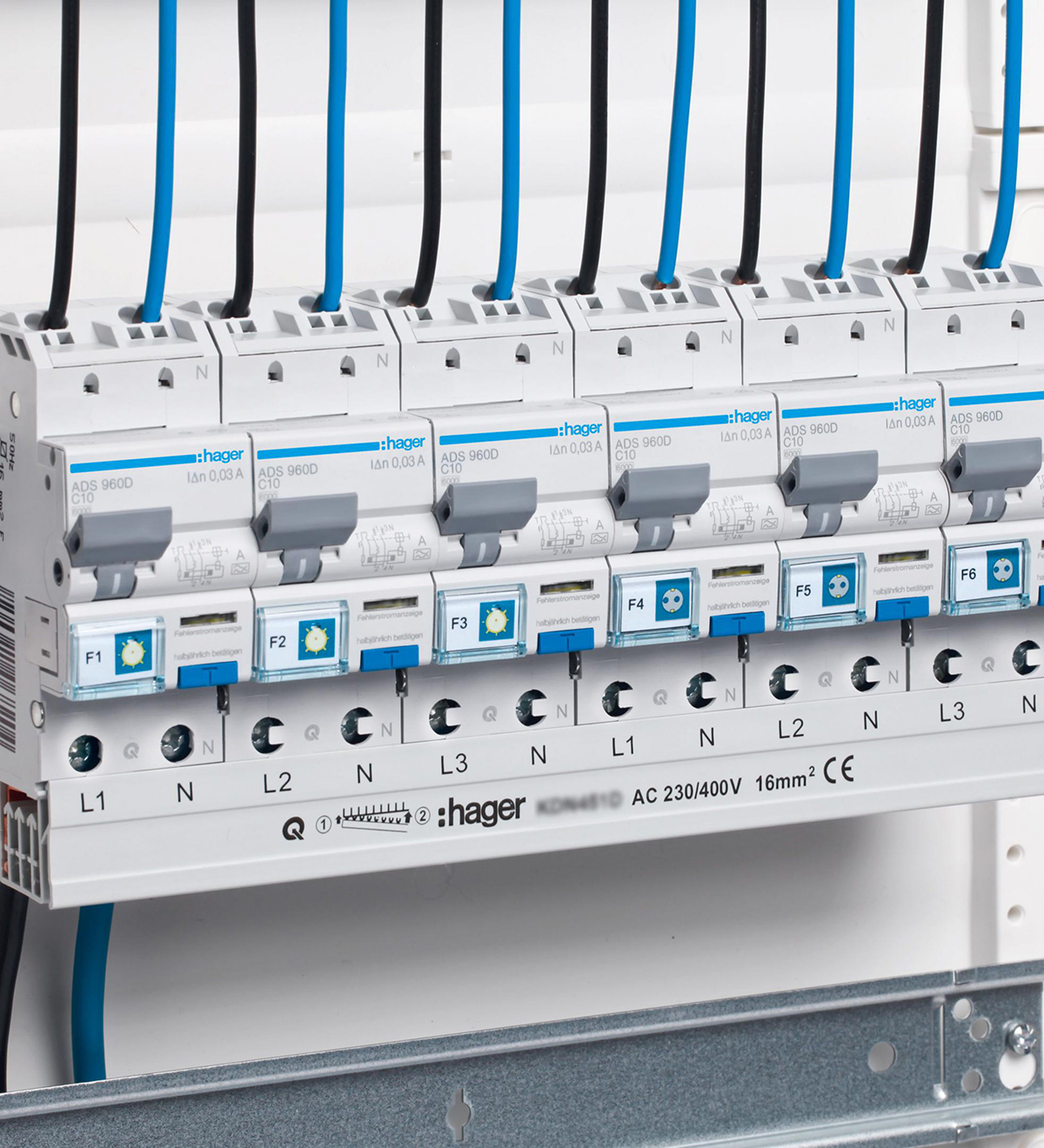

Nové kompaktní hřebenové fázové přípojnice Hager, ve spojení s bezšroubovými svorkami, umožňují snadné a rychlé příčné připojení modulárních zařízení k DIN liště, přičemž všechny přípojnice jsou izolovány pro maximální ochranu. Nabídka zahrnuje varianty 3P + N a 1P + N, jakož i kombinované varianty na jedné přípojnici pro zvýšenou flexibilitu. Díky meziřadovým fázovým přípojnicím je možné efektivně propojit jednotlivé řady mezi sebou, což představuje časovou úsporu oproti tradičnímu propojování kabely. Hager poskytuje osm variant pro skříně s roztečí DIN lišt 125 mm, čímž reaguje na různé potřeby instalací.

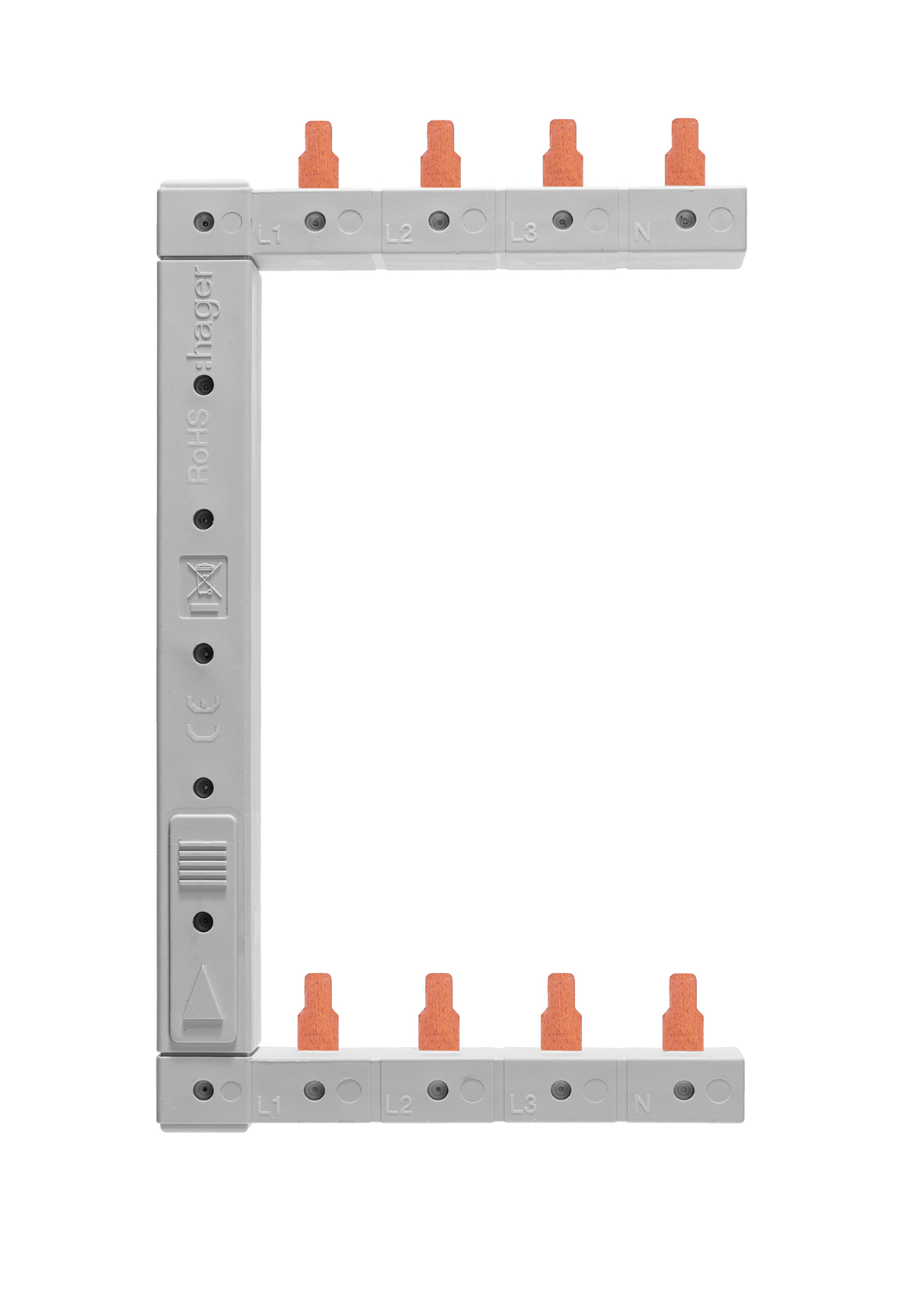

Meziřadová fázová přípojnice | Zdroj: Hager

Co o systému quickconnect říkají sami elektrikáři

Věrná své pověsti průkopníka a v rámci neutuchajícího úsilí o inovace v elektrotechnickém sektoru uspořádala společnost Hager Electro praktické testování své technologie quickconnect, která je založena na principu bezšroubového připojení. Skupina elektrikářů měla příležitost osobně se seznámit s výhodami této technologie přímo v prostorách společnosti.

Účastníci testování potvrdili, že implementace systému quickconnect do jejich pracovních postupů by mohla výrazně urychlit instalaci, přičemž ušetřený čas by mohl dosáhnout až 40 %. Kvalitou a dlouhou životností své bezšroubové technologie quickconnect je si společnost Hager natolik jistá, že na veškeré výrobky v bezšroubovém provedení dává záruku ve výši 5 let!
