Hygienické rozvody vzduchu řízeného větrání

Pro progresivní architekty jdou energeticky úsporné stavby, použité technologie a náročný design ruku v ruce. Styl nových domů charakterizuje „prostá elegance“. Řízené větrání je automatickou součástí těchto staveb, stává se „značkou“ trvalé nadčasové architektury s jistotou do budoucna, ve které převládá komfort bydlení a úspora energií.

Ať už se jedná o rodinný či bytový dům, byt, nebo firemní prostory, novostavbu, nebo rekonstrukci, větrání, předehřívání, nebo chlazení, s rozmanitou nabídkou produktů v různých kvalitativních, cenových a komfortních třídách, je dobré z hlediska uživatele i realizace volit kompletní systém dokonale sladěných komponentů od jednoho výrobce – od větrací jednotky s rekuperací tepla přes hygienický systém rozvodu vzduchu až po viditelné vývody vzduchu s krycími mřížkami anebo ventily.

V rámci vyvážené ventilace jsou znečišťující látky z kuchyně, koupelny, toalety a případně ze skladovací místnosti odváděny pryč, zatímco je stejné množství čerstvého vzduchu přiváděno do obývacího pokoje, dětských pokojů a ložnic. Mezery pode dveřmi nebo v blízkosti dveří zajišťují potřebné bezprůvanové proudění vzduchu v obydlí. Cirkulace vzduchu je tedy v rovnováze.

Ventilační potrubí je významným prvkem celého systému řízeného větrání interiérů a má výrazný vliv na komfort, účinnost a hygieničnost této moderní technologie větrání místností (obr. 1). Jedině kombinací kvalitní větrací jednotky, nejlépe s certifikátem institutu „Passivhaus“, a kvalitních hygienických zdravotně nezávadných rozvodů vzduchu přinese naše investice do systému větrání kýžené přednosti jako trvalý přívod čerst­vého vzduchu, úspory nákladů na vytápění 30–50 %, odstranění vlhkosti a plísní, odstranění průvanu a snížení prašnosti stejně jako zvyšování hodnoty stavby.

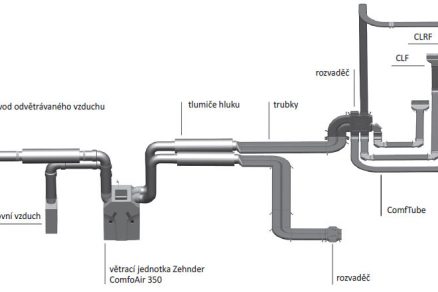

Příklad montáže rozvodu vzduchu. Kompletní systém dokonale sladěných komponentů od firmy Zehnder – od větrací jednotky s rekuperací tepla přes hygienický systém rozvodu vzduchu až po viditelné designově rozmanité krycí mřížky a ventily.

Rozvod vzduchu

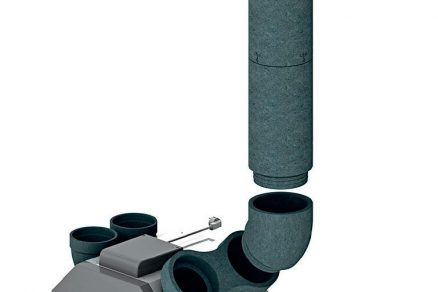

Plechové pozinkované rozvody vzduchu kvůli svým netěsnostem a vyšším tlakovým ztrátám, množství rohů a spár, kde se usazují nečistoty a bakterie, a rovněž kvůli náročné instalaci ustupují plastovým ohebným hygienickým rozvodům vzduchu s hladkou vnitřní stěnou, výrazně snižující usazování prachu a náklady na montáž. Navíc toto potrubí přispívá ke zvýšení energetické účinností tím, že minimalizuje tlakové ztráty. Vyrábí se jak kulaté trubky o průměru 50, 75, 90 a 110 mm, tak ploché trubky vhodné pro položení na beton do vrstvy izolace nebo k instalaci do podhledů (obr. 2 až 4).

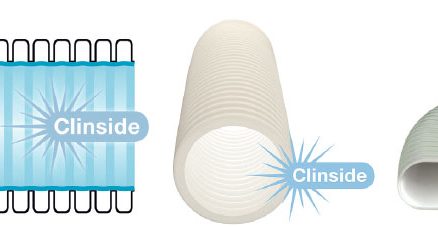

Extrémně hladký vnitřní povrch potrubí „Clinside“ od firmy Zehnder zabraňuje usazování nečistot a výrazně usnadňuje jeho čištění, což bylo nedávno potvrzeno i certifikátem Hygienického institutu SKZ. Vlnitý vrchní povrch potrubí přispívá k jeho vysoké stabilitě a odolnosti vůči běžnému namáhání na stavbě. Zároveň však dává potrubí potřebnou pružnost a umožňuje rychlou a nenáročnou montáž s malými poloměry ohýbání. Díky tomu se ventilační potrubí Zehnder přizpůsobí každé situaci, nejsou potřeba spojky a jeho instalace je nenáročná na prostor.

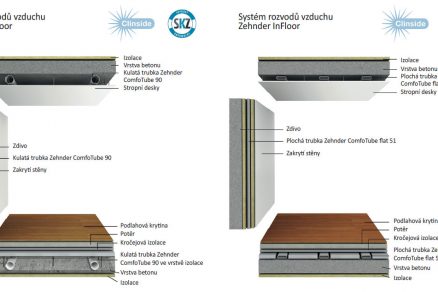

Se dvěma systémy rozvodu vzduchu OnFloor & InFloor nabízí firma Zehnder vhodné řešení do každé situace, pro novostavby i rekonstrukce. U varianty Zehnder OnFloor proudí čerstvý vzduch oválnými ohebnými plochými trubkami s výškou 51 mm, instalovanými na podkladovém betonu ve vrstvě izolace nebo ve stropním či stěnovém podhledu. Rozvod vzduchu Zehnder InFloor je založen na stejném principu, v tomto případě jsou však kulaté ohebné trubky instalovány přímo do betonu. Hladký vnitřní plášť ventilačního potrubí, vyrobeného z kvalitního, zdravotně nezávadného plastu, nejen snižuje usazování prachu, ale také usnadňuje čištění a zároveň minimalizuje tlakové ztráty.

Různé typy potrubí

V předchozím odstavci uvedené přednosti plastového potrubí jsou zřejmé a opodstatněné, nicméně je nutné upozornit na některé, na první pohled neviditelné detaily potrubí, které se na našem trhu prodává. Potrubí, jež má hladký, a přitom vlnitý vnitřní povrch, umožňuje bezproblémové ohýbání a trasování. Díky tomu nevyžaduje rohové tvarovky a tím šetří náklady. Vedle toho někteří distributoři ohromují zákazníky citlivé na cenu levným potrubím se zcela hladkým tvrdým vnitřním povrchem. Je logické, že u takovéhoto potrubí musí při výraznějším ohnutí nebo vytvarování vnitřní „zcela hladká“ vrstva prasknout. Takovéto potrubí, zalité do betonu, progresivně zachytává nečistoty, zvyšuje tlakové ztráty a hlučnost a tím výrazně znehodnocuje investici do řízeného větrání. Dle mnohých odborníků je volba správného potrubí ještě důležitější nebo přinejmenším stejně důležitá jako volba kvalitní rekuperační jednotky (obr. 5, 6).

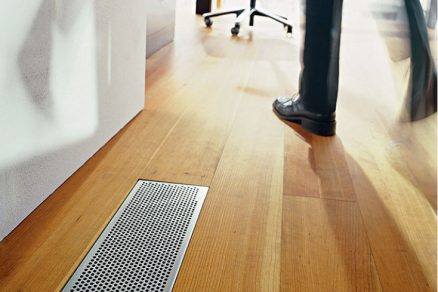

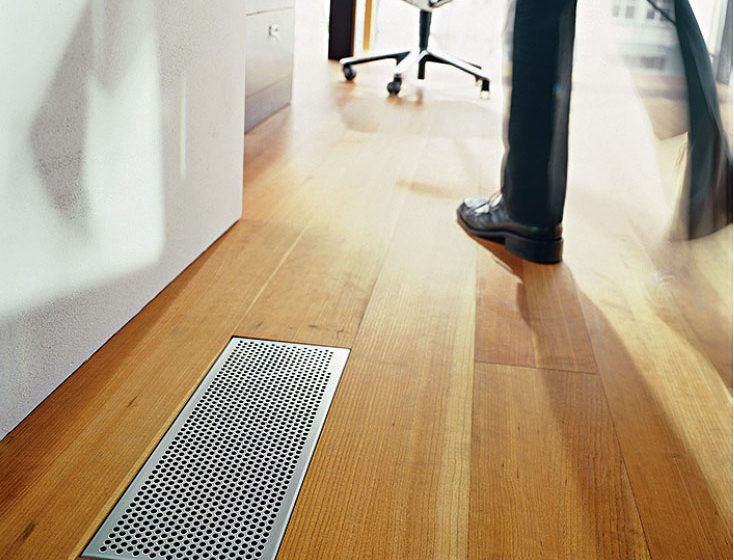

Kvalitní designové prvky nástěnných, podlahových nebo stropních variant z přírodní nebo bíle lakované ušlechtilé oceli zapadnou díky svému nadčasovému vzhledu harmonicky do jakkoli navrženého bytu. Lze je přitom libovolně instalovat na výšku či na šířku. Jako novinku začali nyní některé firmy používat kromě ušlechtilé oceli také materiál Corian®. Tento materiál je vysoce ušlechtilý, robustní a umožňuje snadné čištění. Například mřížky Abacus v povrchových variantách ušlechtilá ocel přírodní nebo bíle lakovaná, se ideálně hodí do moderně zařízeného bytu či domu. Ve stejném stylu se bude dobře vyjímat i výhradně ve variantě ušlechtilá ocel vyráběná designová krycí mřížka Grid s fascinujícím minimalistickým vzhledem. Mřížky Andermatt (Corian®, ušlechtilá ocel přírodní nebo bílá) se naopak nejlépe hodí do interiérů ve venkovském stylu.

Design příslušenství

Jedinou částí větracího systému zařízení, s níž přicházejí obyvatelé bytu každý den do styku, jsou výstupy pro přívod a odvod vzduchu. Díky snahám předních výrobců lze dnes navrhnout vzduchotechniku tak, aby tyto vývody harmonicky zapadly do celkového vzhledu bytu, domu nebo kancelářských prostor.

Vzhledem ke stupňujícím se nárokům uživatelů na designovou úroveň vývodů a mřížek přicházejí výrobci s prvky nástěnných, podlahových nebo stropních variant z přírodní nebo bíle lakované ušlechtilé oceli, které díky svému nadčasovému vzhledu harmonicky zapadnou do jakkoli navrženého bytu. Lze je přitom libovolně instalovat na výšku či na šířku. Jako novinku začaly nyní některé firmy používat kromě ušlechtilé oceli také materiál Corian®. Tento materiál je vysoce ušlechtilý, robustní a umožňuje snadné čištění.

Nová řada designových krycích mřížek společnost Zehnder dokazuje, že řízené větrání místností nejen přispívá ke komfortu a energetické hospodárnosti, ale představuje také esteticky sladěný systém pro inovativní technické vybavení budov.

Ing. Jiří Štekr
Autor je vedoucí zastoupení pro ČR a SR ve společnosti Zehnder Group Czech Republic, s. r. o.

Foto: Zehnder

Článek byl uveřejněn v časopisu TZB HAUSTECHNIK.
