Moderní ovládání kotlů PROTHERM

Elektrické, plynové a kondenzační kotle společnosti PROTHERM se samozřejmě neobejdou bez moderní regulační techniky. V současné době uvádí firma na trh nové regulátory Examaster Individual pro ovládání více otopných okruhů a Examaster Collective pro ovládání kaskády kotlů a až tří otopných okruhů.

Pro ovládání kotlů PROTHERM je vhodné použít eBus ekvitermní regulátory. Jejich výběr záleží na typu kotle a jeho kompatibilitě s regulátory. Pro kotle Panther Condens, Tiger Condens, Panther v.19 a Gepard v.19 se používají e Bus ekvitermní regulátory s displejem, které jsou napájené ze sběrnice kotle. V případě připojení venkovního čidla umožňují ekvitermní regulaci podle venkovní teploty, zvolené ekvitermní křivky a požadované teploty v místnosti. Ekvitermní regulátor vyniká zejména nenáročným ovládáním při zachování vysokého standardu regulace teploty ve vytápěném prostoru maximálním ekonomickým provozem.

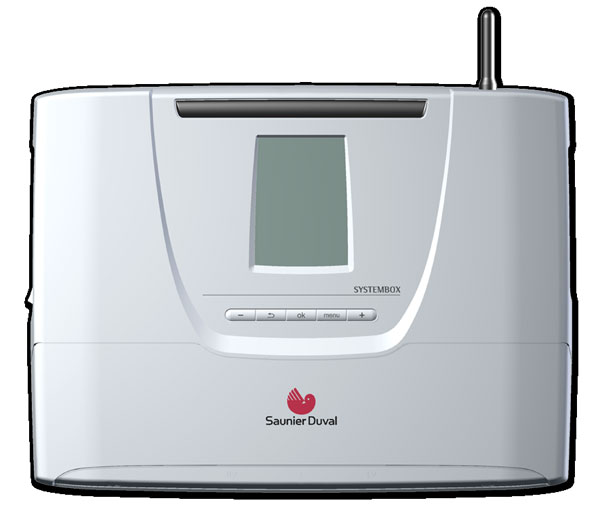

Pro ovládání více okruhů vytápění a přípravy teplé vody slouží eBus ekvitermní regulátor Examaster Individual v sestavách s moduly Z 11 a Z 20B. Hlavní regulátor Examaster zajišťuje řízení kotle a obsahuje vestavěný přijímač pokojových termostatů a venkovního čidla.

Sestava Moduzone Z 11 pro dva otopné okruhy (nízko- a vysokoteplotní okruh) obsahuje dva bezdrátové eBus pokojové termostaty Thermolink Lux, směšovací modul (směšovací ventil + čerpadlo + NTC čidlo) pro nízkoteplotní okruh a škrticí ventil pro vysokoteplotní okruh. Pro ekvitermní režim vytápění je součástí nezbytné venkovní čidlo.

Sestava Moduzone Z 20B pro dva otopné okruhy se stejnou teplotou otopné vody se skládá ze dvou bezdrátových pokojových termostatů eBus a dvou škrticích ventilů.

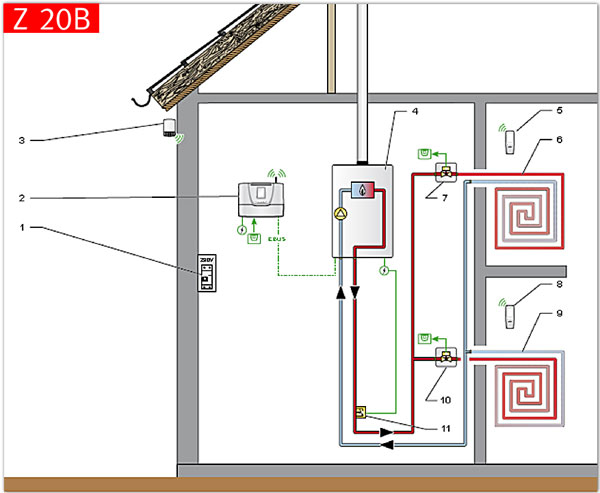

Způsob zapojení sestavy Z 20B: 1 – jistič, 2 – Examaster Moduzone, 3 – venkovní čidlo, 4 – kotel, 5 a 8 –bezdrátové pokojové termostaty eBus, 6 a 9 – otopné okruhy, 7 a 10 – škrticí ventil, 11 – čidlo NTC

Bezdrátový programovatelný termostat eBus značky Termolink Lux umožňuje nastavit týdenní program s možností kombinace sedmi různých časových úseků a dvou teplot v jednom dni. Pro zvýšení komfortu regulace tepla je možné na regulátoru nastavit teplotu teplé vody, požadovanou komfortní a útlumovou teplotu v místnosti a ekvitermní režim. Dalším prvkem výbavy je hlášení poruchového stavu.

Firma dále doplňuje řadu pokojových termostatů Thermolink o programovatelné termostaty P/2 a RC/2 (bezdrátové provedení) s připojením eBus a ekvitermní regulací. Velký a přehledný displej spolu s pěti tlačítky umožňuje intuitivní ovládání. Přijímač se vkládá přímo do kotlů. Součástí sestavy je také čidlo venkovní teploty.

Ovládání kaskády až šesti kotlů a až tří otopných okruhů umožňuje další novinka – programovatelný regulátor Examaster Collective. Hlavní regulátor zajišťuje modulované řízení kaskády kotlů a přípravu TV v zásobníku a jednotlivé otopné okruhy se ovládají pomocí pokojových termostatů.

Zdroj: Protherm

–>–>
