Plošné podlahové vytápění se snadnou pokládkou
Plošné podlahové systémy vytápění jsou v posledních letech čím dál tím více oblíbené, jelikož v domácnostech řeší problémy chladu tzv. od nohou. Nový systém vytápění od REHAU s sebou přináší řadu inovací, kterou ocení nejen pracovníci, ale i majitelé objektů.
Jedná se o systém určený především pro rekonstrukce, jelikož celková stavební výška vytápění je 21 mm – systém tedy snižuje celkovou světlost místnosti pouze minimálně. Pokládku systému zvládne jedna osoba, není třeba žádného nářadí a hotový systém je pochozí již po pěti hodinách od montáže. Při instalaci nedochází k tvorbě bublin a nerovností. Zároveň není třeba přelepovat spáry – při postupu není použito nic, co by do nich mohlo zatéct.
Příprava a pokládka
Systém plošného vytápění lze použít pouze na dokonale očištěné plochy, předem upravené penetračním nátěrem. Proces začíná pokládkou fleecových fólií, k tomu není třeba žádného nářadí, příchytek či dodatečného lepidla – stačí pouze odstranit fólii na zadní spodní straně lepené desky či pásu. Jednotlivé desky se pokládají bez překrytí a jsou určené k lepení na existující potěr, keramickou dlažbu nebo dřevěné podlahy. Po dokonalém přitlačení desky k podkladu přichází na řadu pokládka trubek.
Potrubí
Potrubí z materiálu RAU-PE-Xa je formou spirály obtočeno upínací páskou. Na desce drží díky technologii „suchého zipu“, v případě potřeby ho proto lze odtrhnout a položit na jiné místo. Trubku pokládáme přednostně mezi viditelné perforace desky, pro správné uchycení ji přitěžujeme po každých cca 30 cm a v každém ohybu. V případě potřeby lze trubku zajistit fixační páskou, jejíž konce se silně přitlačí k desce. Pro montáž na rozdělovač je třeba uvolnit upínací pásku asi na 5 centimetrech trubek. Na takto připravenou trubku se nasune spoj s upínacím kroužkem a upevní se až na doraz. Hotový systém funguje zároveň jako kombinovaná tepelná a kročejová izolace.
01 | Podklad

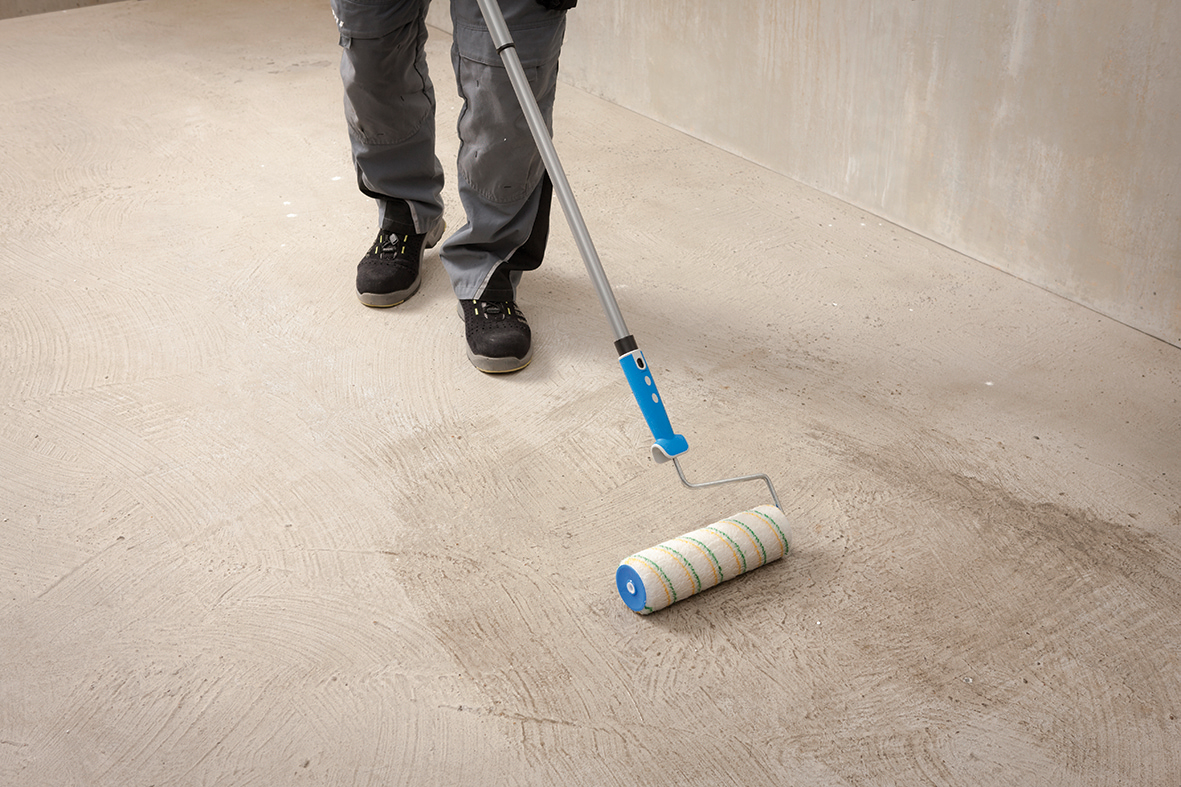

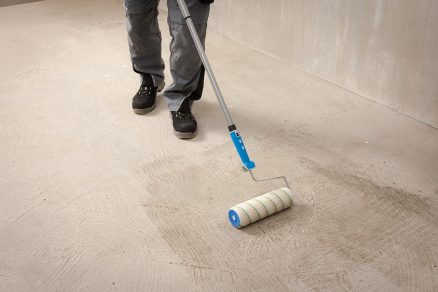

Upravte podklad vhodným penetračním nátěrem a dodržte čas schnutí.

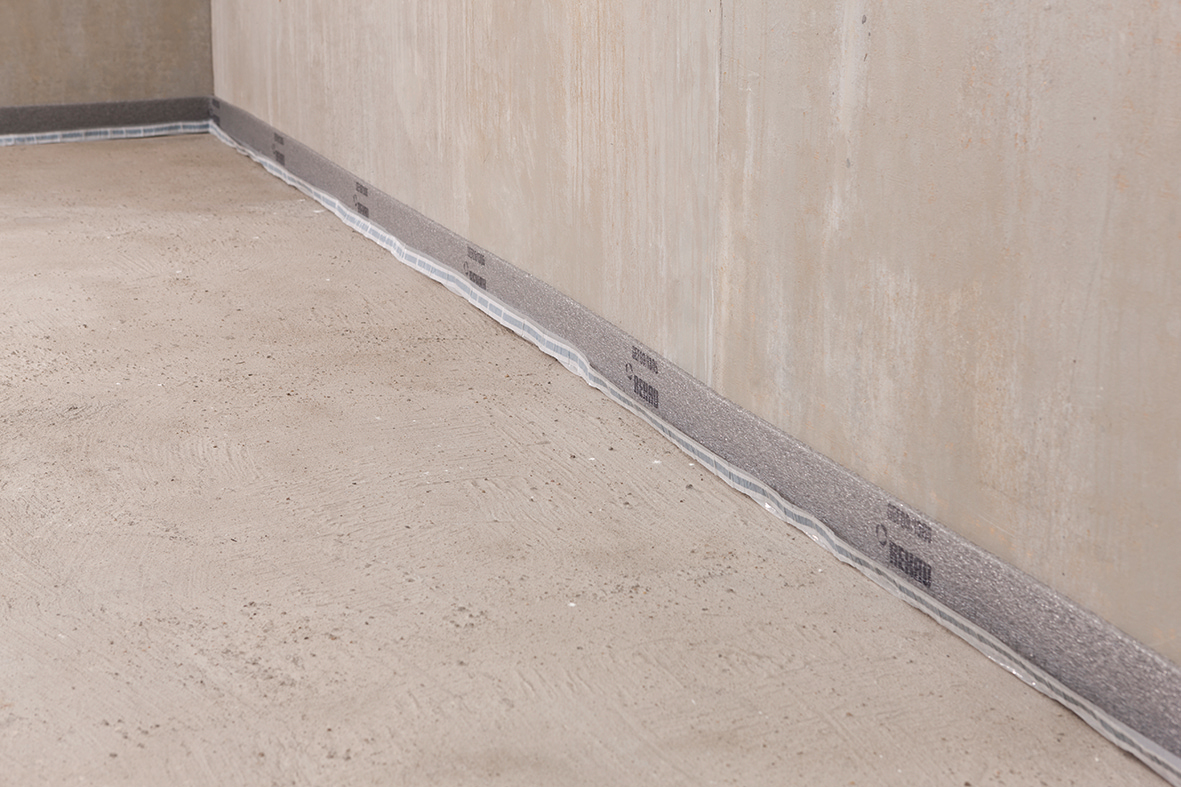

02 | Příprava
Upevněte okrajovou izolační pásku.
03 | Zajištění pásky

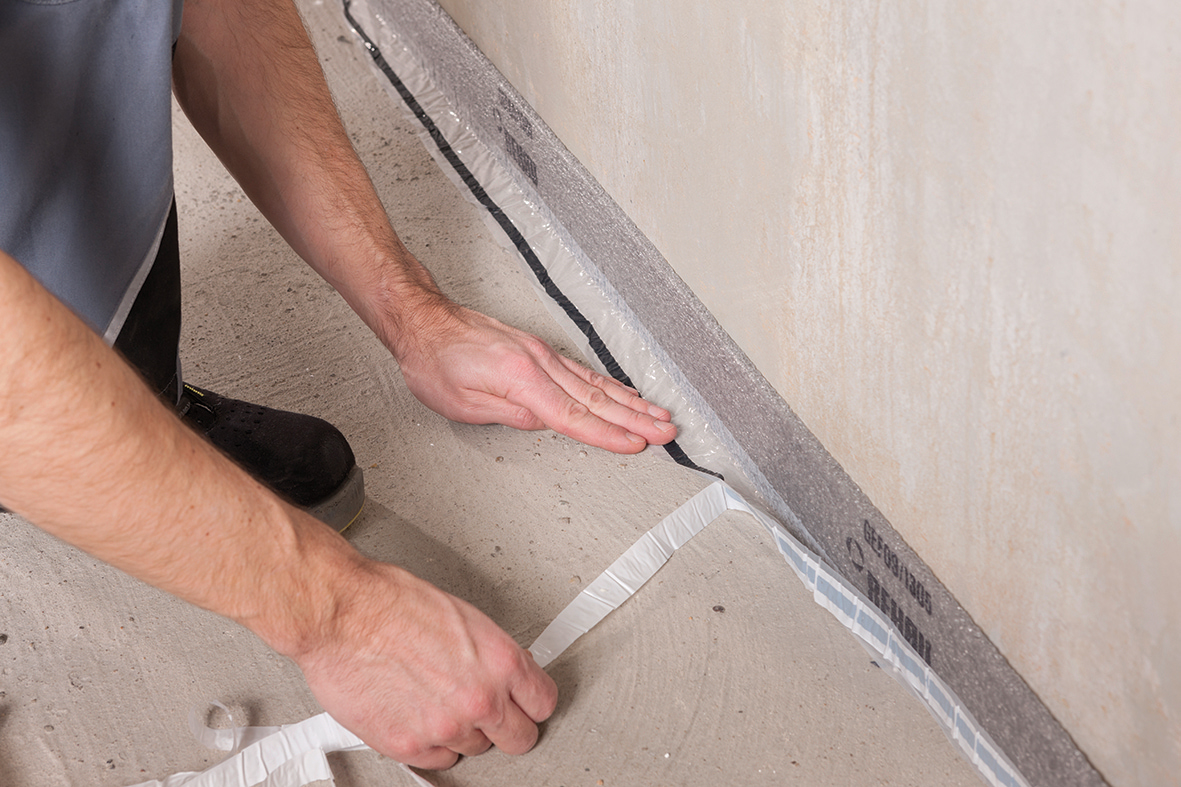

Upevněte patku fólie okrajové izolační pásky k podlaze.

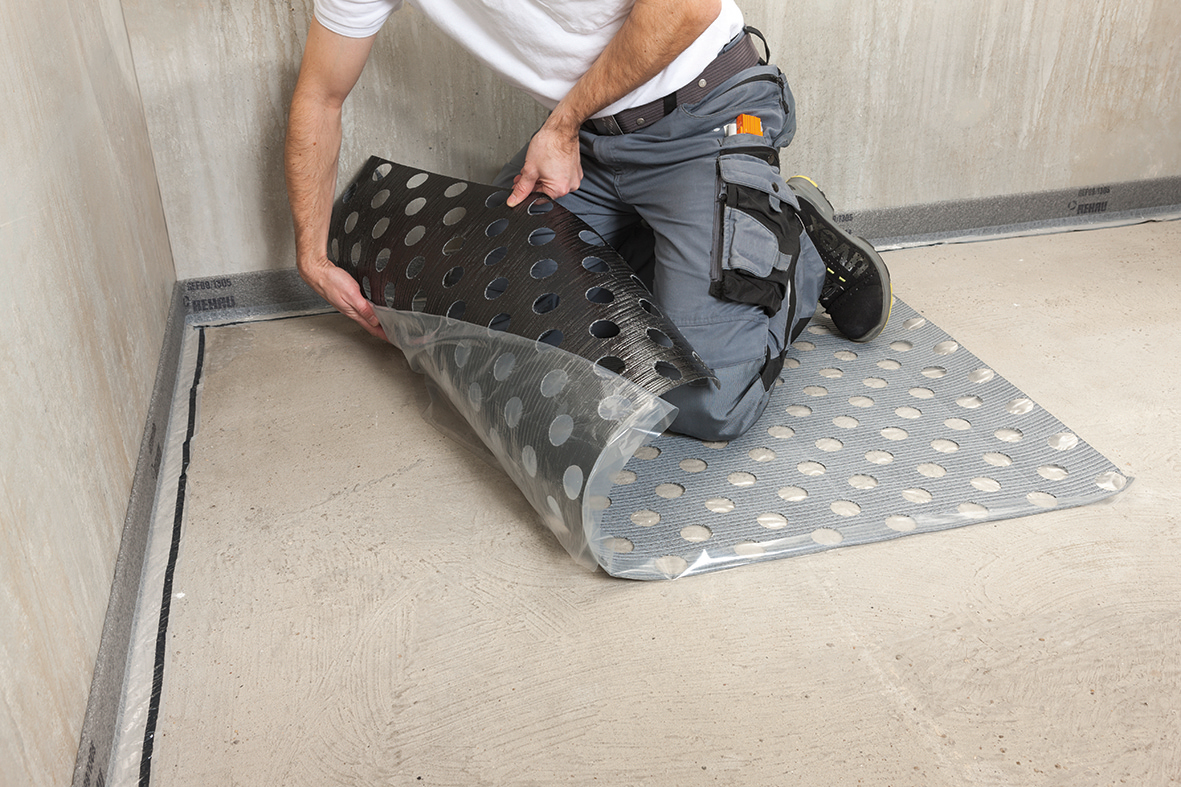

04 | Příprava rohože
Vyrovnejte rohož, zčásti odstraňte zadní ochrannou fólii.
05 | Pokládka
Uložte rohož na podklad. Mezi rohož a podklad vložte patku fólie okrajové izolační pásky.

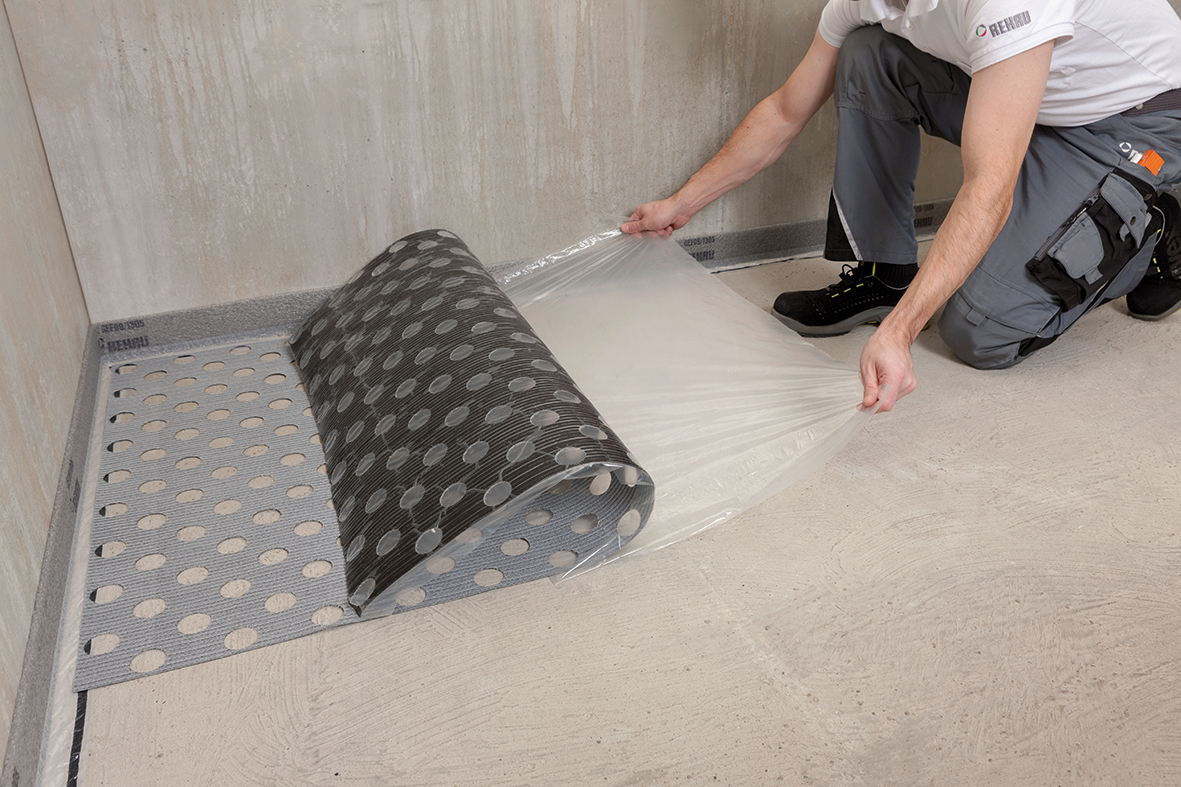

06 | Lepení
Odstraňte zbytek ochranné fólie z rohože.

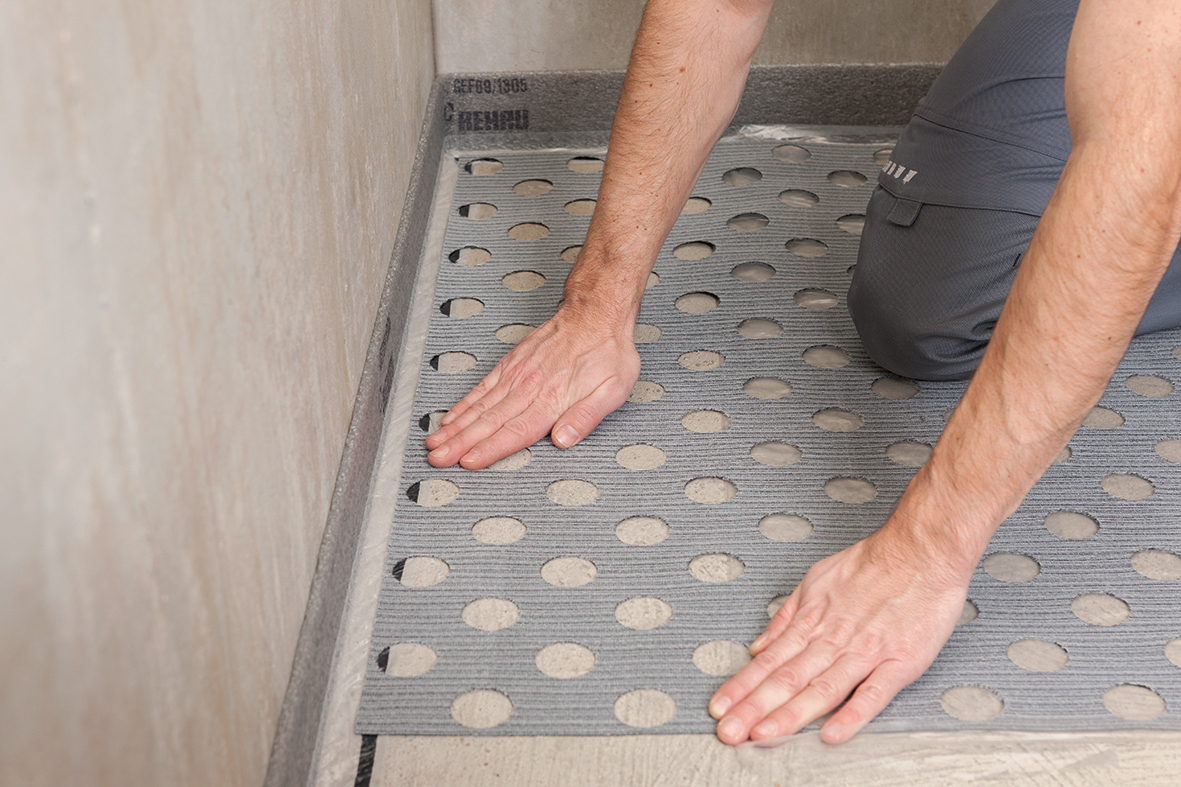

07 | Přitlačení

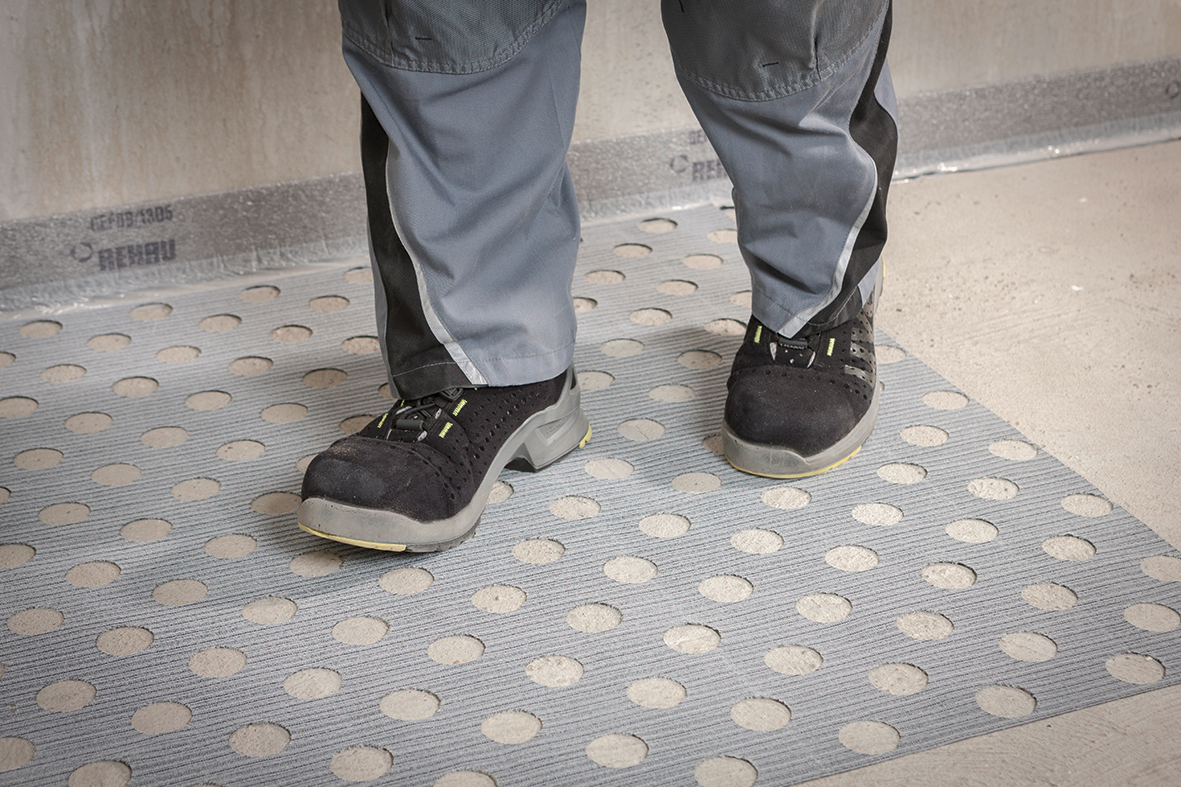

Přitlačte rohož celou plochou na podklad.

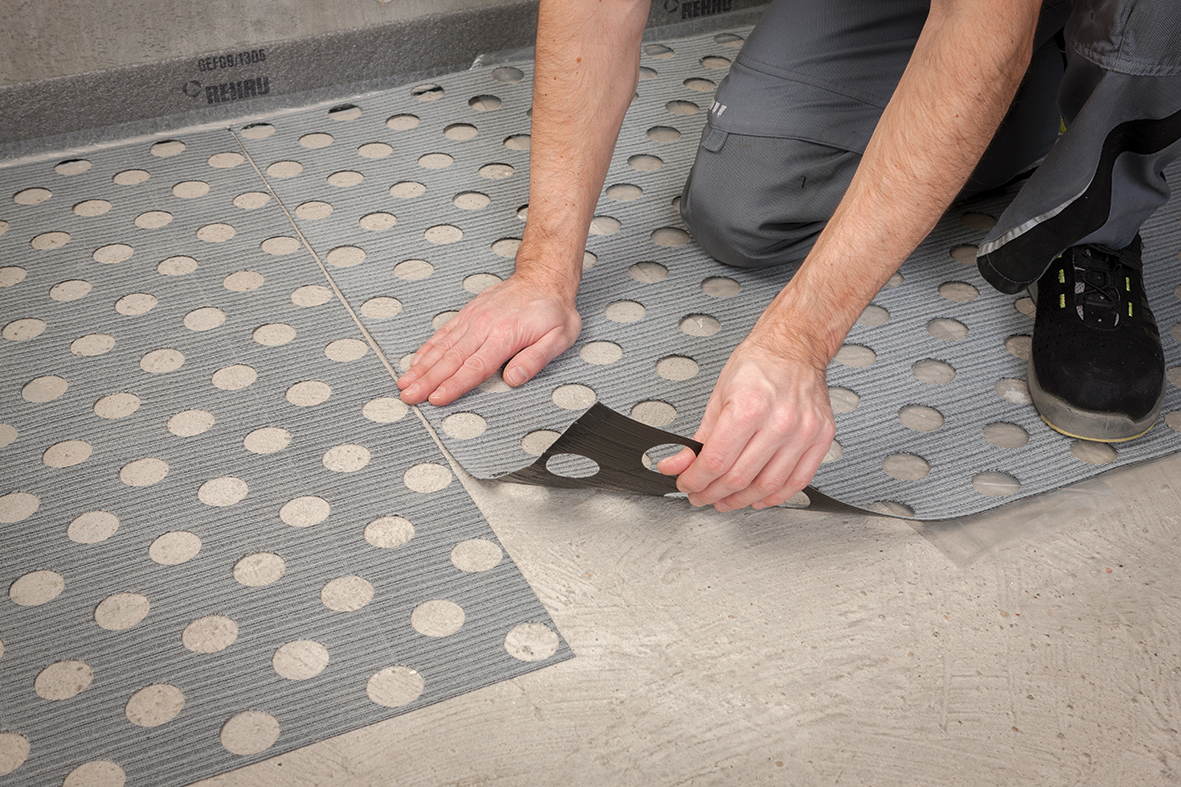

08 | Další rohož
Další desku rohože nainstalujte tak, aby lícovala s deskou předchozí, ale nepřekrývala ji.

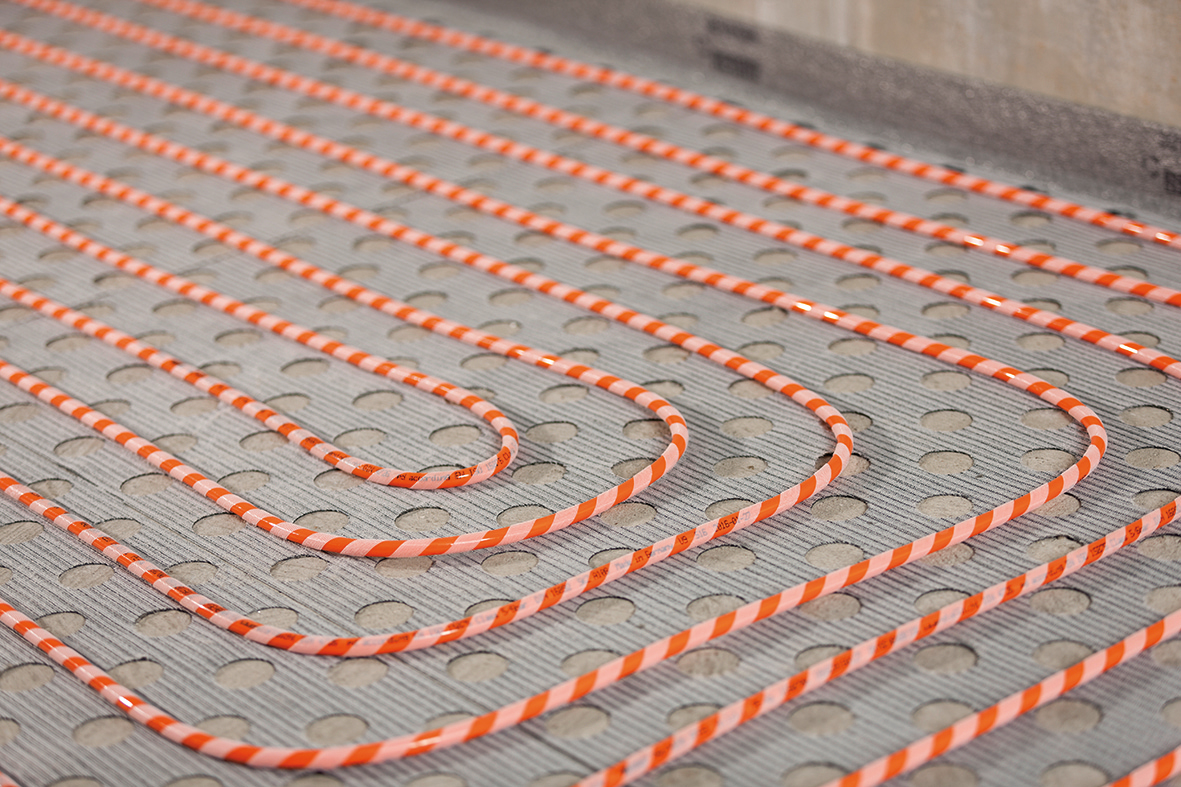

09 | Pokládka trubek

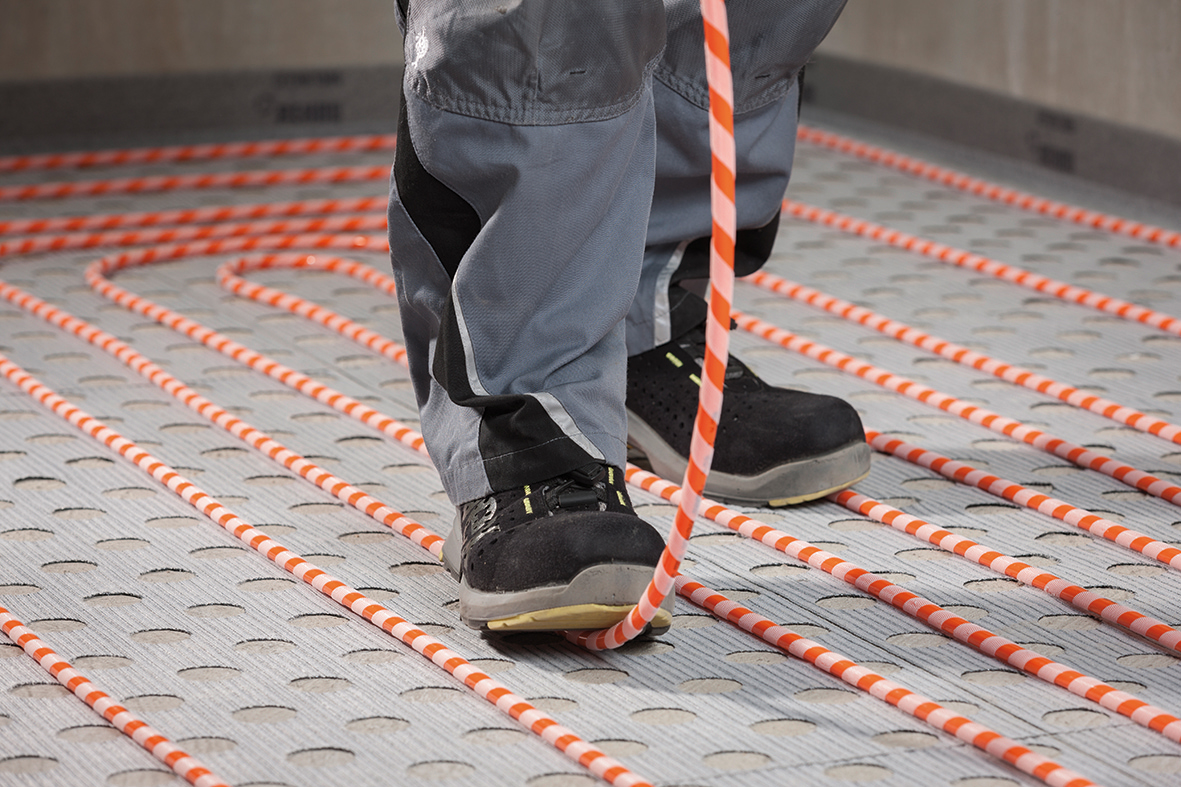

Pro docílení maximálního možného zafixování trubek nainstalujte trubku přednostně mezi perforované otvory v rohoži. Při tom zatlačujte trubku do rohože ve vzdálenosti každých 0,3 m a ve všech ohybech.

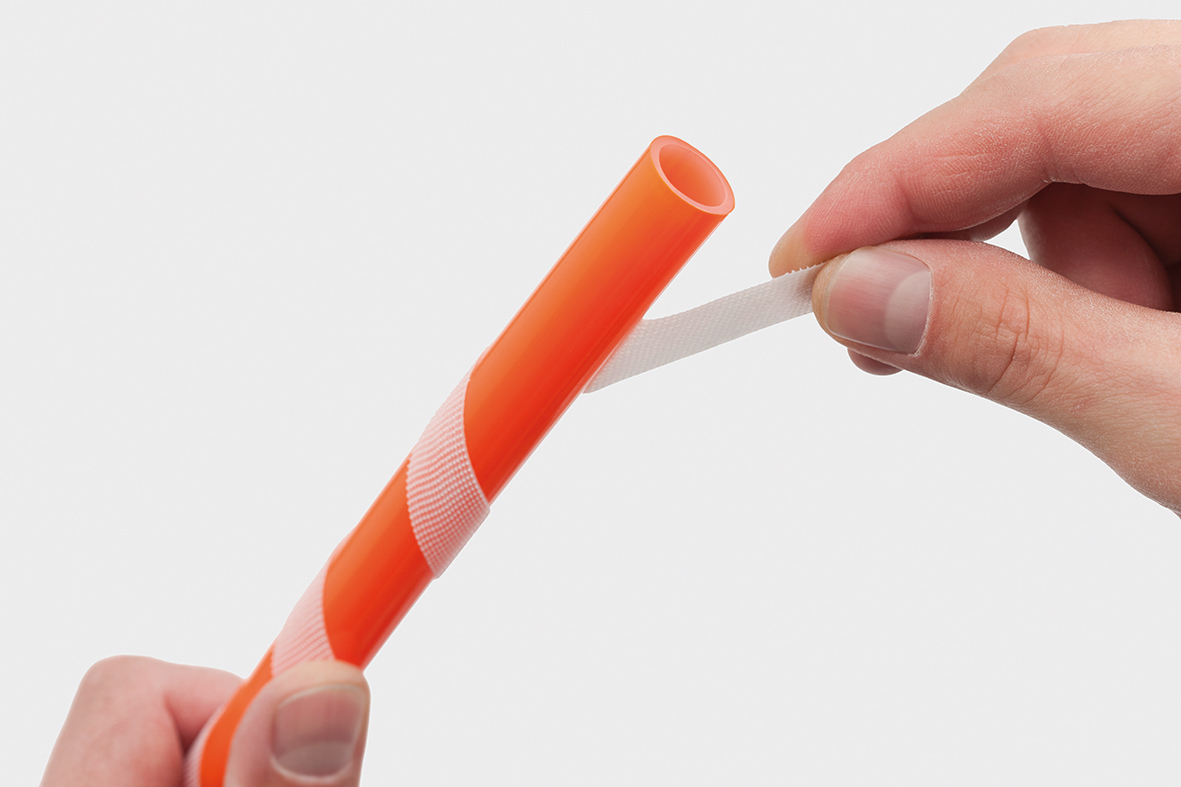

10 | Zapojení
Pro montáž trubky na rozdělovač uvolněte suchý zip z konce trubky v délce cca 5 cm. Nasuňte spoj s upínacím kroužkem na rozdělovač vyhřívacího okruhu až na doraz.

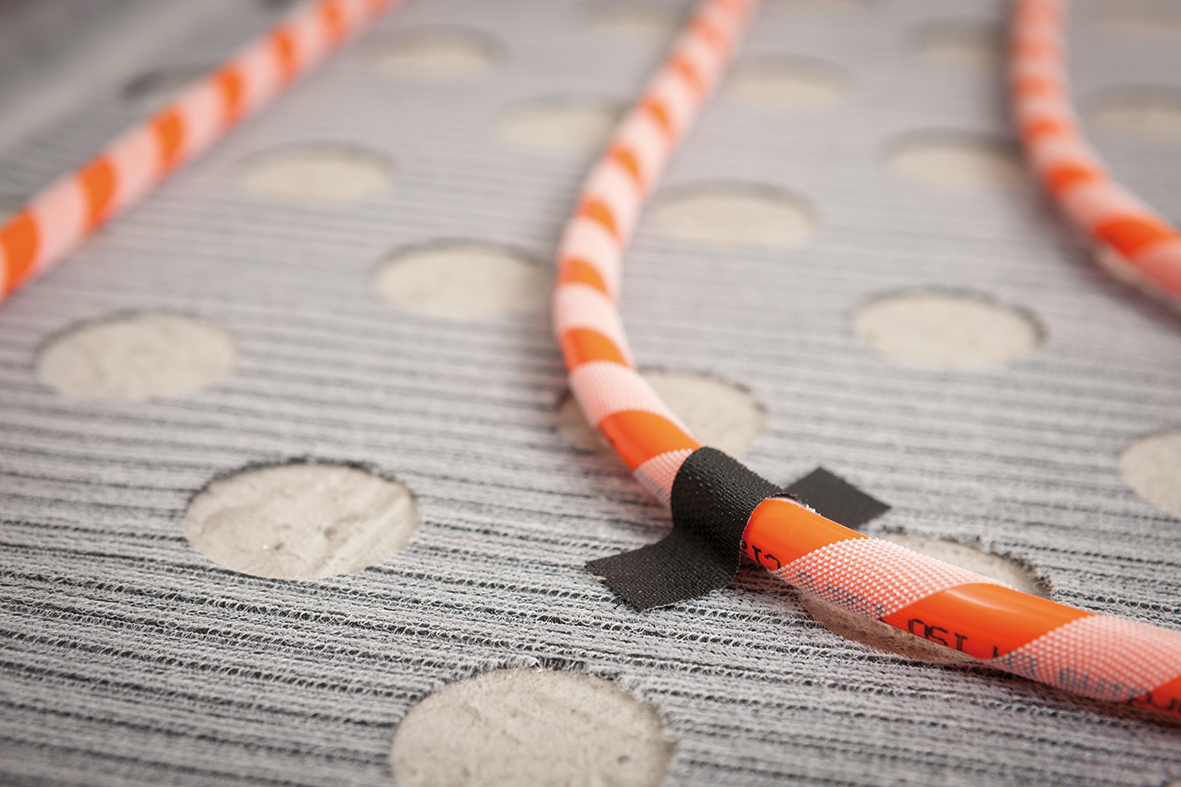

11 | Zajištění
V místech potřeby pevně omotejte okolo trubky dodatečnou fixační pásku a oba konce pásky pevně přitlačte na rohož.
12 | Další vrstvy podlahy
Po úspěšném vykonání tlakové zkoušky je systém připravený na pokládku potěru. Bezprostředně před pokládkou potěru zkontrolujte plochu, například kvůli uvolnění trubek při vykonávání následných prací.
Info o materiálu:
» systém s nízkou stavební výškou určený pro rekonstrukce
» desky se snadno skladují nebo převážejí
» desky lze pokládat na různé podklady a izolační vrstvy
» není potřeba žádných dalších lepidel, vše je obsaženo v desce
» trubky jsou o 30 % ohebnější než stávající trubky plošného vytápění
» trubky jsou uchyceny k ploše až o 6 % větší, tj. pokládka je přesnější a lépe drží
» celková pokládka ušetří až 30 % času oproti stávajícímu systému
Co budete potřebovat:
Trubky
Trubka RAUTHERM SPEED K
velikosti 14 × 1,5 mm a 16 × 1,5 mm
14 × 1,5 mm, kotouč 240 m 56 kč/m2
Rohože
Desky RAUTHERM SPEED plus
samolepící v provedení jako deska či v roli
obě varianty 295 Kč/m2
nebo
Deska RAUTHERM SPEED
varianty 25-2, 30-2, 30-3, 30-3 G (šedivá EPS), 35-3
30-2 330 Kč/m2
Násuvné objímky, spojky, přechodky
Objímka Rautherm speed K 16 × 1,5 mm
balení po 50 ks 29 Kč/ks
Pásky
Rautherm speed okrajová dilatační páska
balení 100 m 32 Kč/m
Záchytka na dveře s vedením pro trubky
Kompresní tvarovky
Pomůcky a nářadí
Odvíjecí zařízení s vedením pro trubky
za studena
Nástavba pro odvíjecí zařízení k odvíjení za studena
Nářadí RAUTOOL K 14 a K16
Ochranné rukavice
Doporučujeme
Podklad musí být suchý, nosný, bez trhlin a mastnot. Podklad musí mít pevný, čistý a rovný povrch. Před aplikací podkladu je nutné opravit místa, na kterých by potěr mohl vytéct z podlahy, uzavřete trhliny ve stěnách a stropech. Podklad je nutné připravit pomocí vhodného penetračního nátěru.
Tip
Dřevotřískové desky, jako je například OSB, je nutné jako podklad upravit pomocí sapeciálního izolačního adhezního mostu nebo uzavírací vrstvou, jako je například dvousložková epoxidová pryskyřice.
Pozor!
Dřevěné podklady musí být tvarově stálé a pevně spojené s podkladem. Palubky je případně nutné dodatečně zafixovat šrouby. Spáry, otvory po vypadnutých sucích a praskliny je nutné vyplnit vhodnou stěrkovou hmotou. Dřevěné podklady bude případně i třeba celoplošně upravit speciálním penetračním nátěrem nebo stěrkovou hmotou.
TEXT: zpracováno z podkladů Rehau
FOTO: Rehau
Článek byl uveřejněn v časopisu Realizace staveb 3/2018.
