Větraná fasáda pro rekonstrukci i novostavbu (pracovní postup)
Ocelová kostra Diagonal 2H od Knauf Insulation nabízí snadné a komplexní řešení pro realizaci zateplení domu pomocí provětrávané fasády. Montáž nevyžaduje mokré procesy, neomezují ji tedy ani vnější teploty, ani technologické přestávky potřebné k vysychání a zrání materiálů.

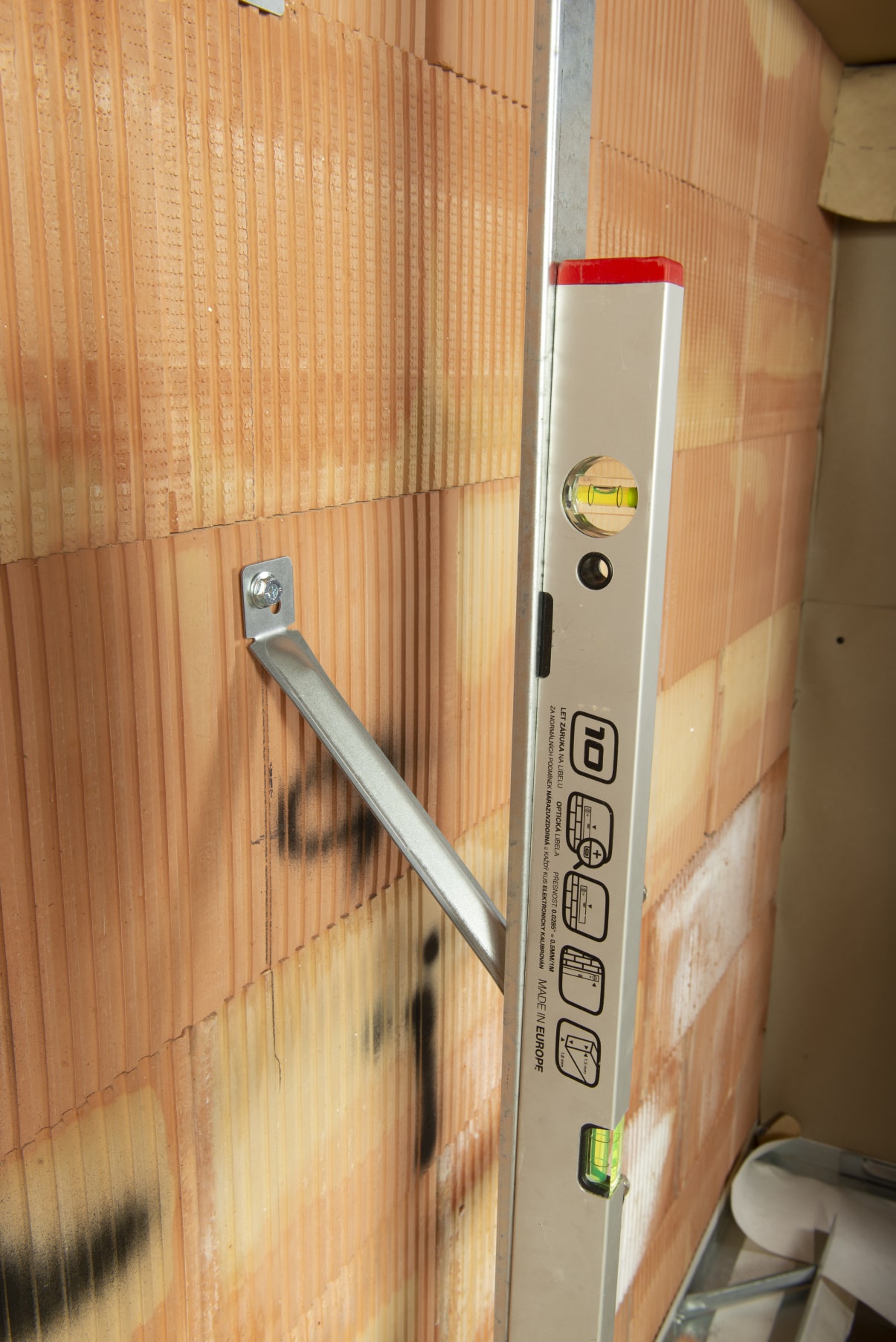

08 Podkonstrukce
Při montáži profilů je třeba velmi pečlivě dbát na vytvoření požadovaného tvaru podkonstrukce. Praktickou pomůcku představuje magnetická vodováha.

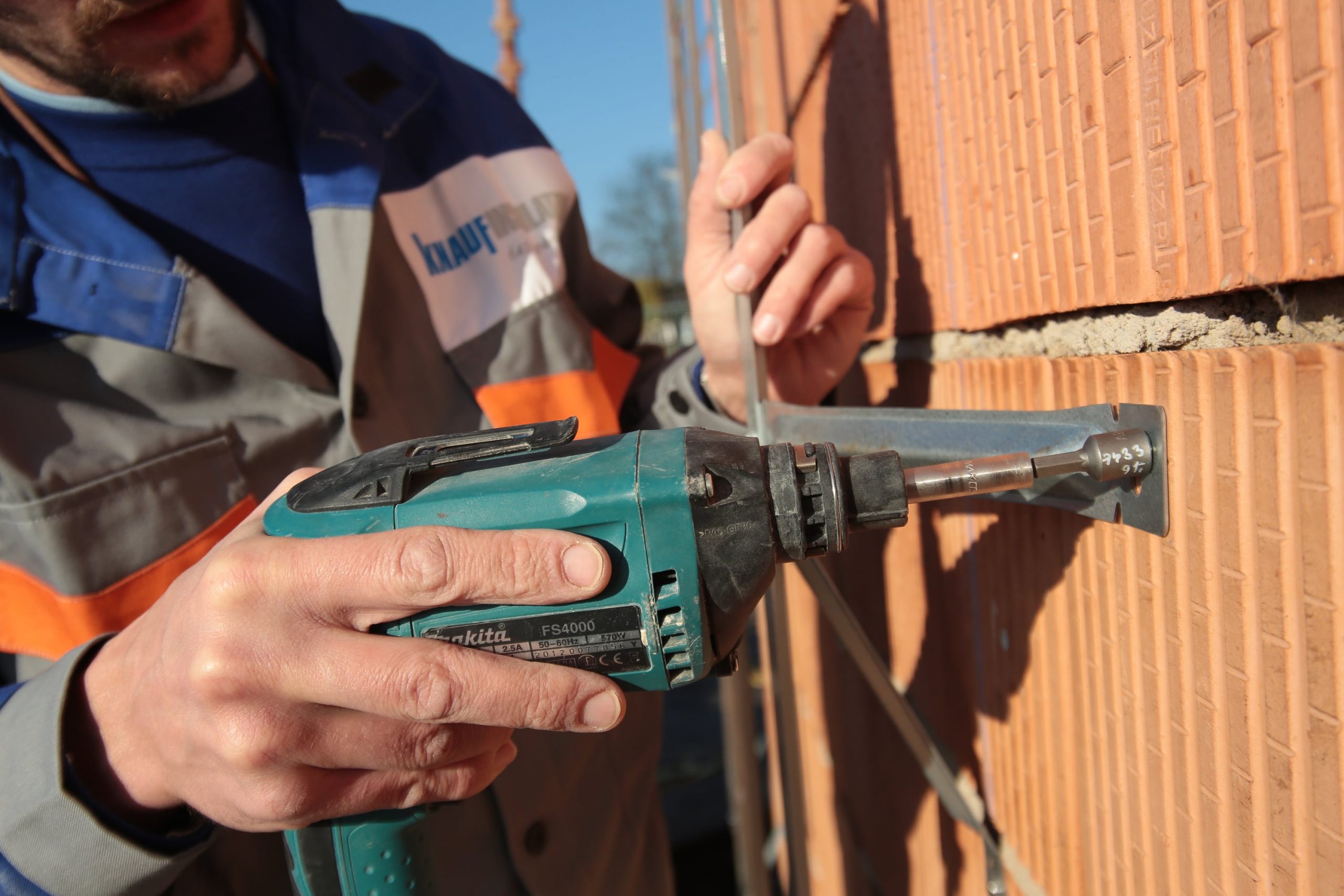

09 Příčné prvky
Příčné ztužující prvky se spojí nejprve s L profilem a teprve potom se zakotví do stěny.

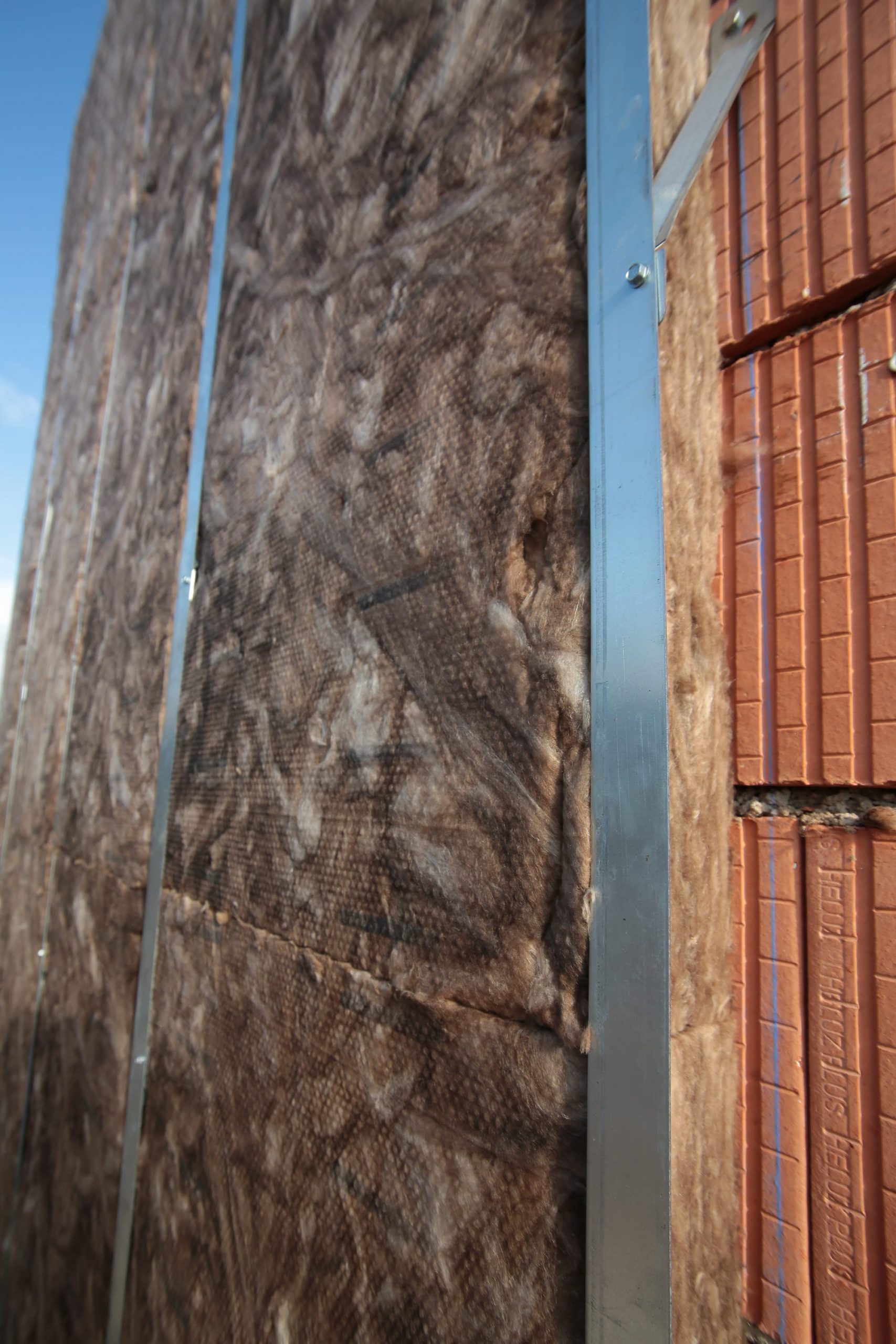

10 Minerální vlna
Do vytvořené podkonstrukce se vkládá bez nutnosti dodatečné fixace pružná minerální vlna Mineral Plus EXT 035 od Knauf Insulation.

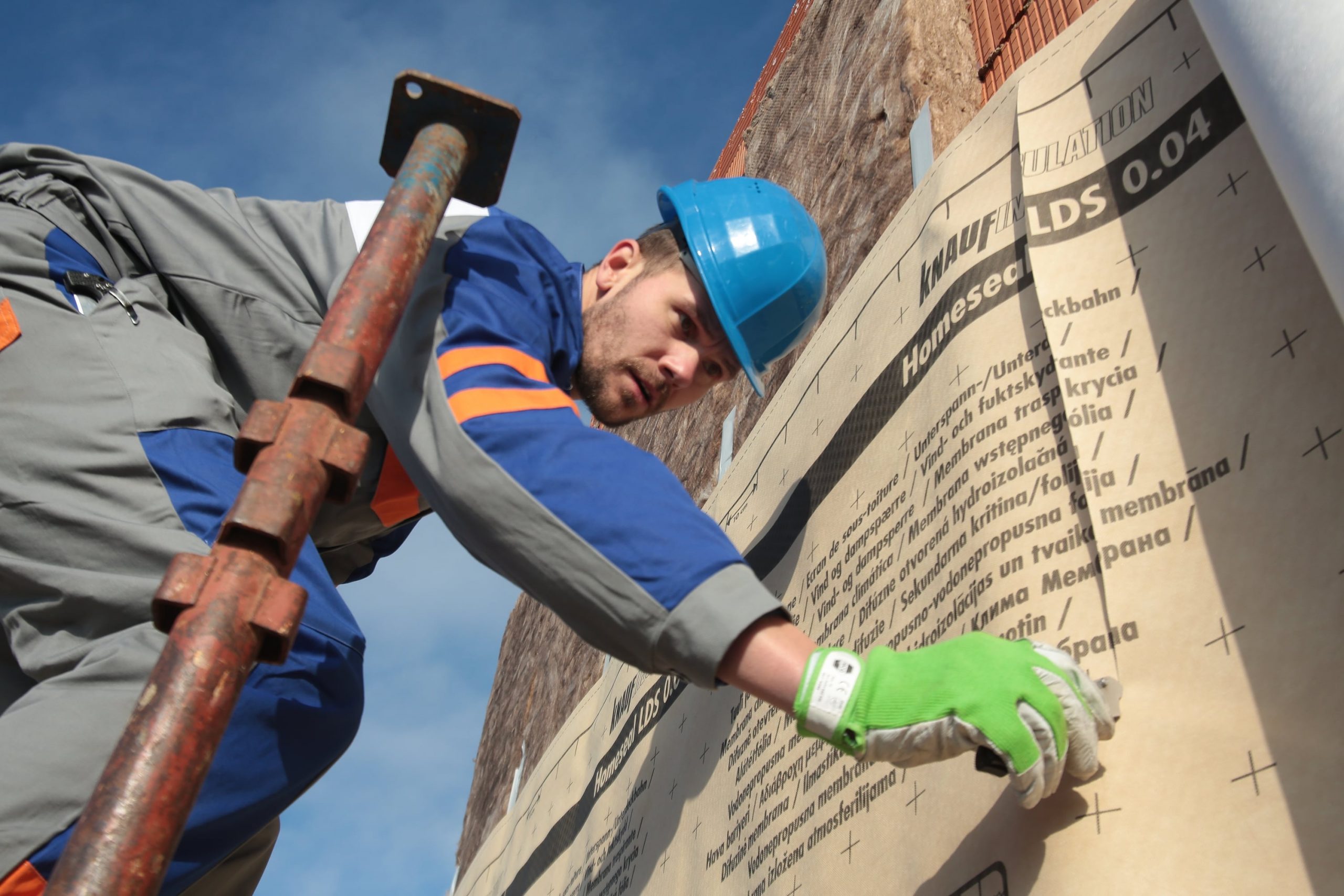

11 Větrotěsná fólie
Na profily L se s pomocí oboustranné lepicí pásky položí difuzně otevřená větrotěsná fólie HOMESEAL LDS 0,04 FixPlus. Pod spárově otevřené varianty opláštění je nutné použít fólii odolnou proti namáhání UV zářením: HOMESEAL LDS 0,02 UV FixPlus.

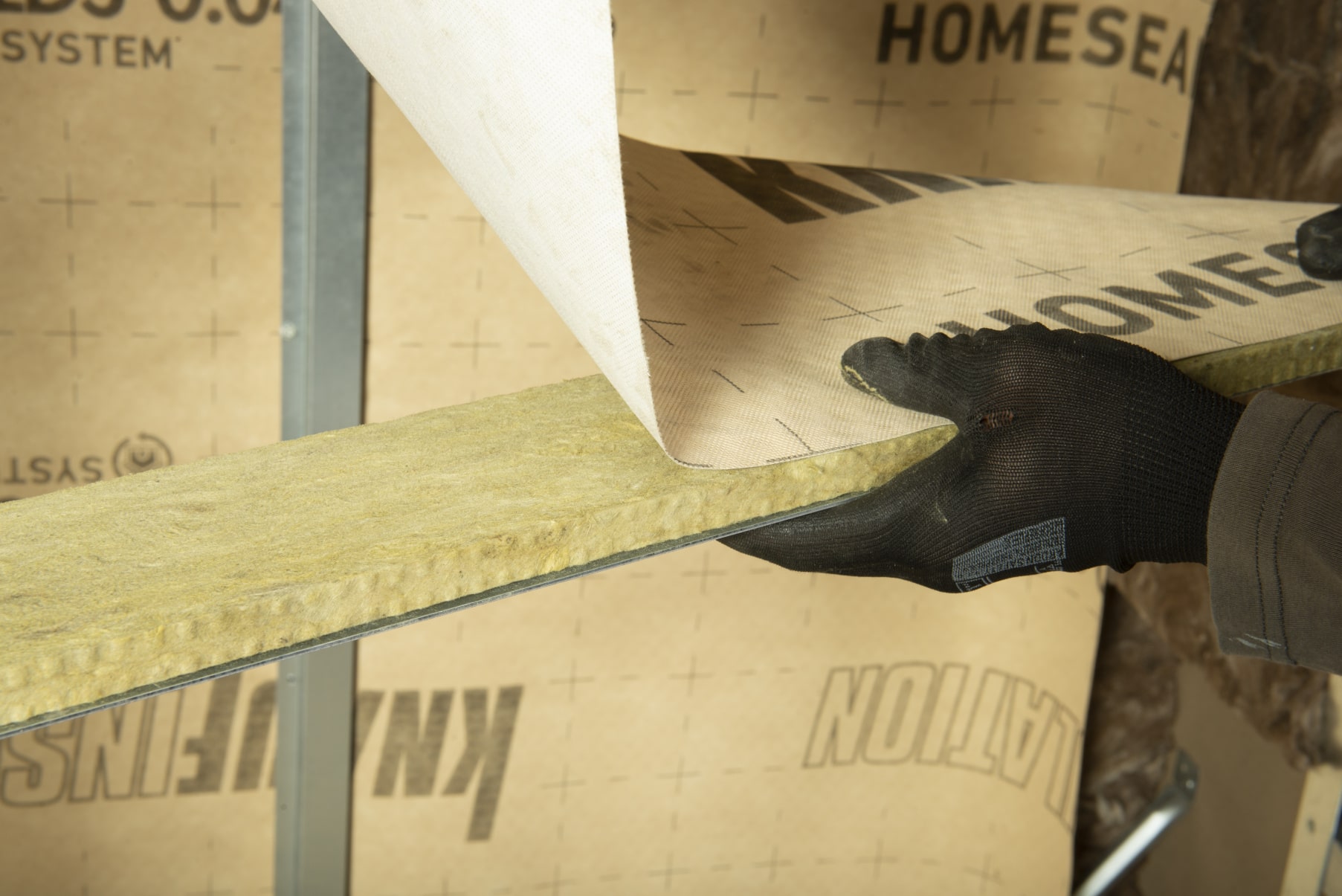

12 Špaletový profil
Špaletový V100 profil s páskem minerální izolace pro eliminace tepelných mostů v místě stavebních otvorů.

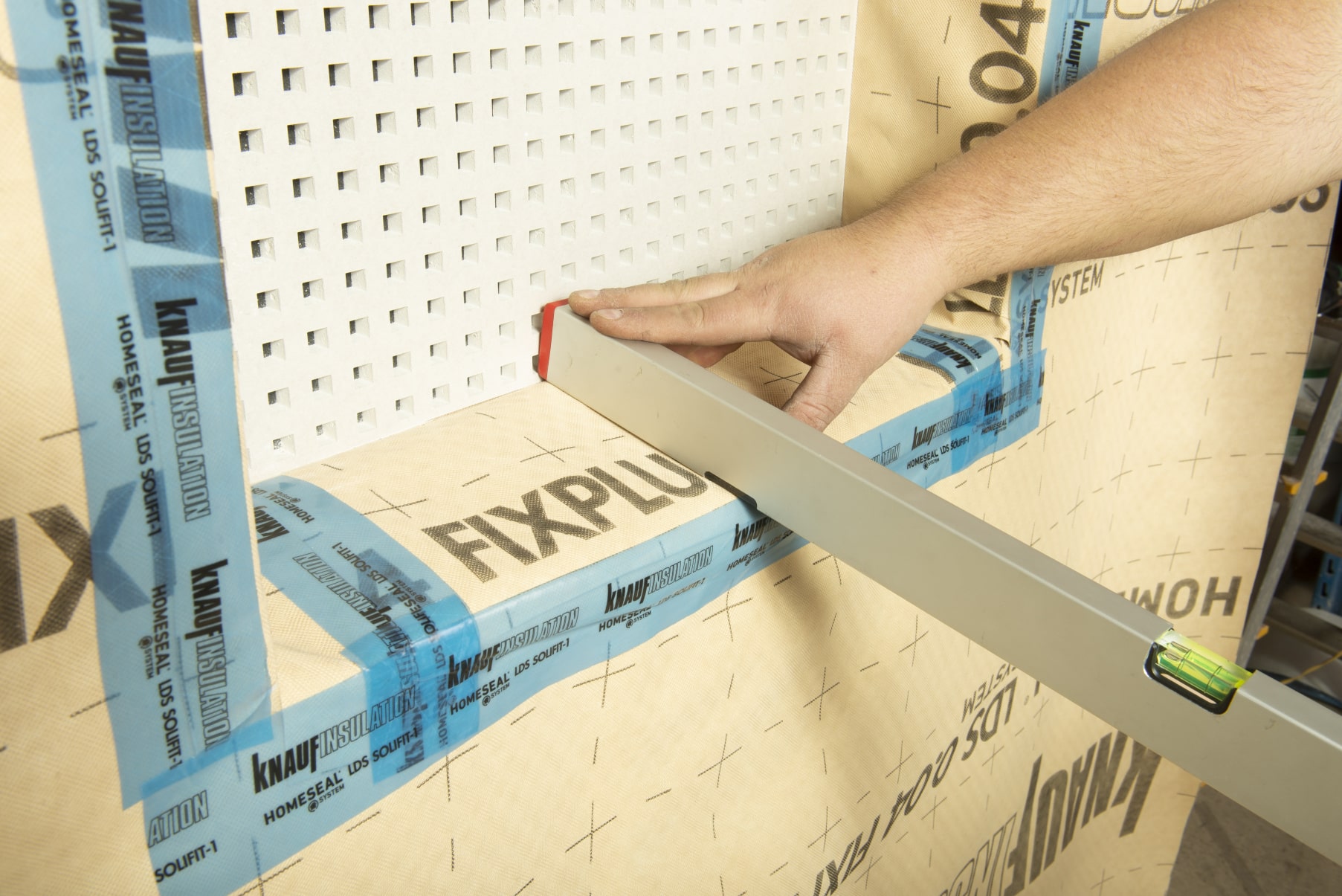

13 Výřezy ve fólii
Výřezy ve fólii provádíme buď na písmeno H, nebo obdélník s přesazením 10 cm dovnitř stavebního otvoru. K utěsnění a napojení fólie okolo otvorů používáme těsnicí pásky a tmel HOMESEAL.

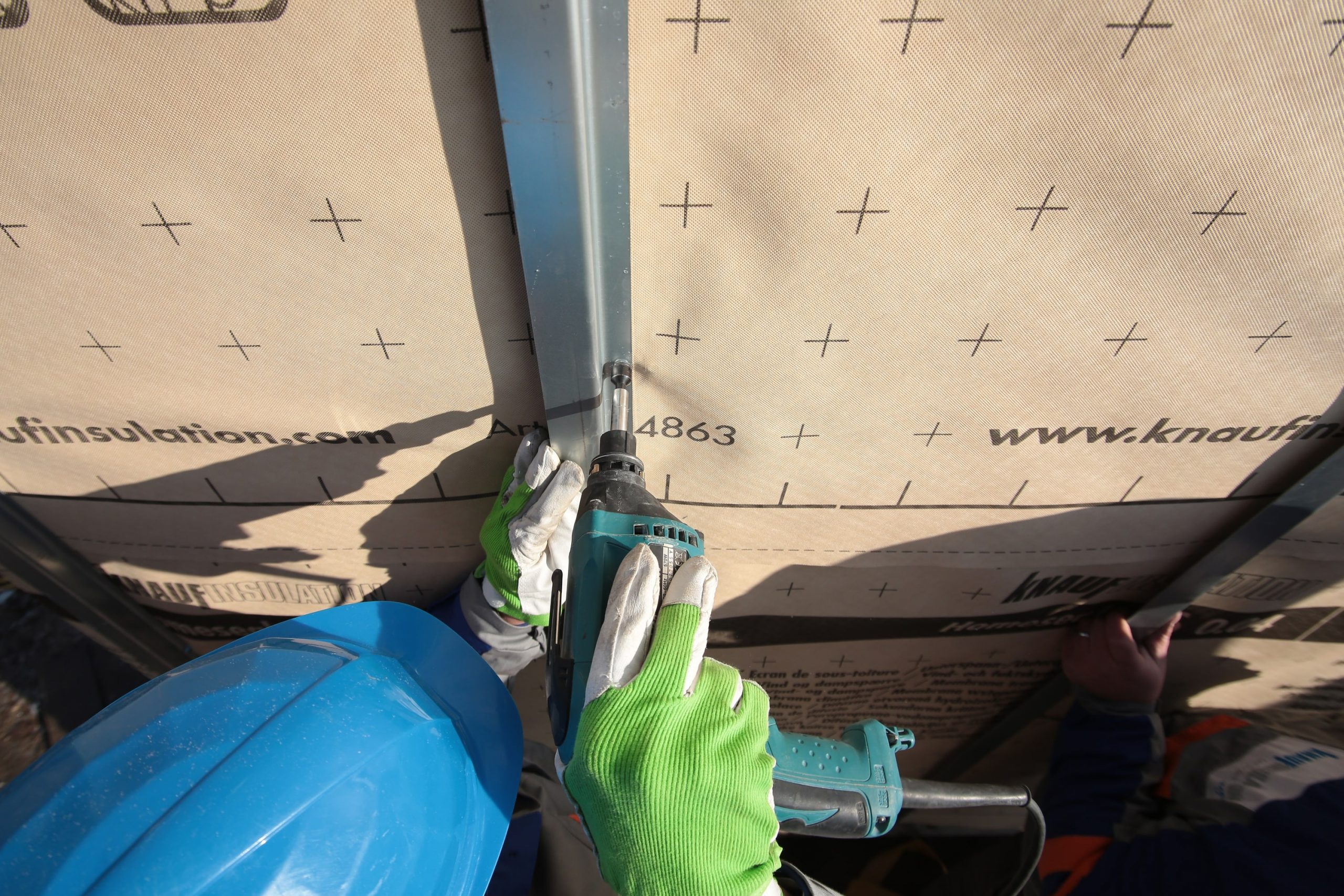

14 Montáž vnějších profilů
Přes větrotěsnou fólii se namontují vnější profily Z. Jejich funkcí je ztužení pásnice příhradové soustavy, vymezení větrané vzduchové dutiny a vytvoření podkladu pro montáž pohledového opláštění.

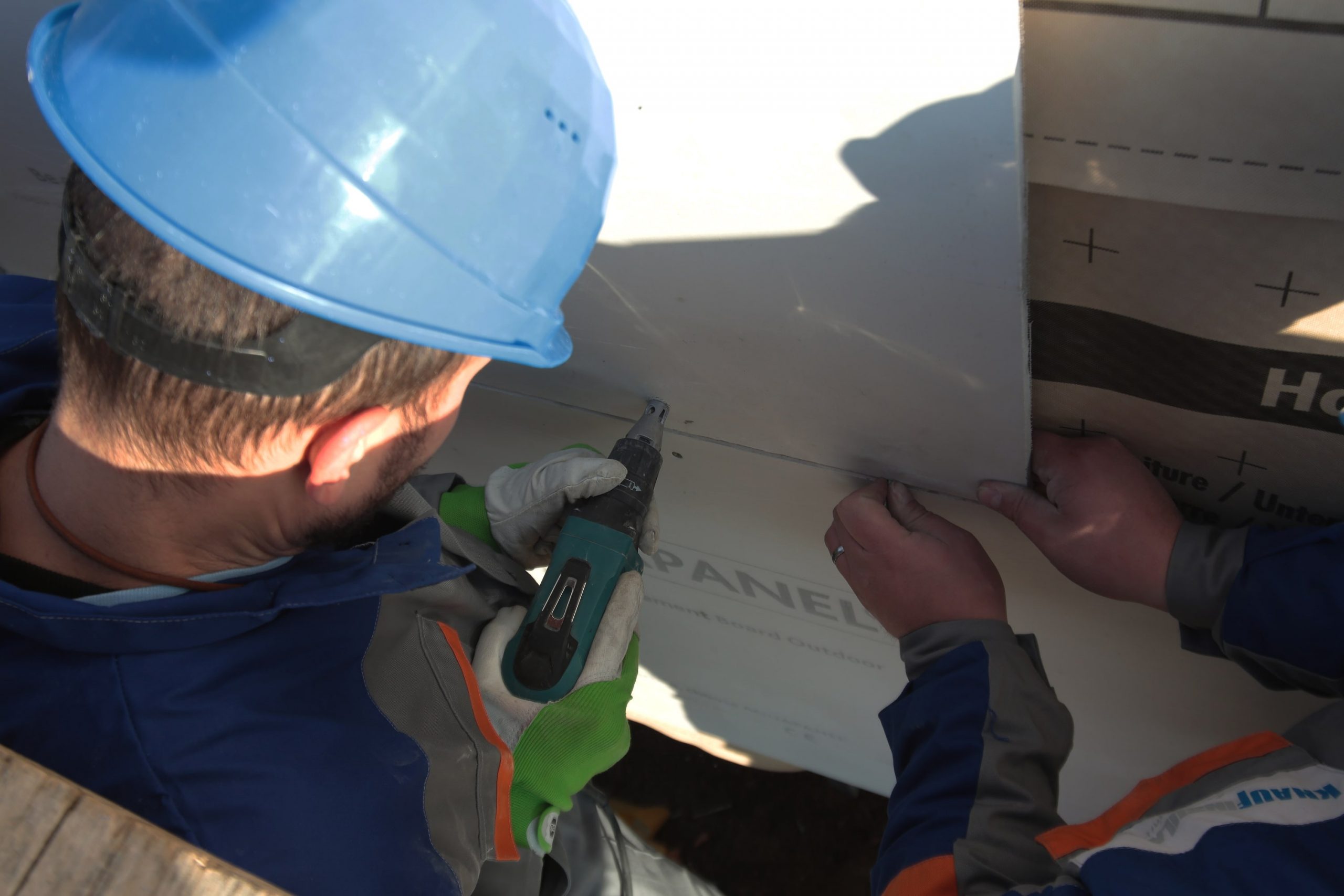

15 Opláštění
Posledním krokem je montáž opláštění. Na obrázku jsou desky Aquapanel, které slouží jako podklad pro omítání. Zvolit lze také obklad z dřevěných palubek, barevné hliníkové panely nebo například cementotřískové desky Cetris a Fermacell nebo další druhy obkladů.
